ROD END / HEIM JOINT

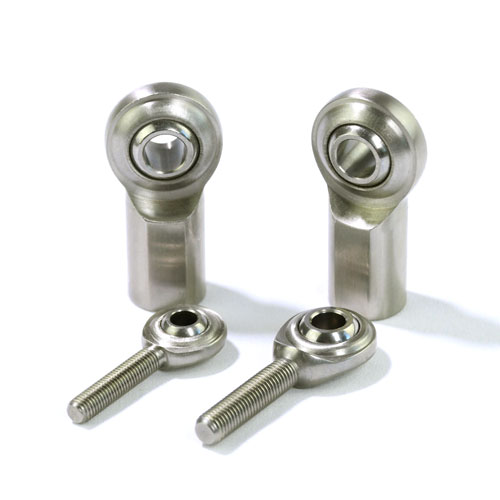

Stainless Steel Rod End for Industrial Machinery
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持
- 发邮件至 sales@syzrodends.com 获取最新报价或样品
精密加工不锈钢 rod end，专为蛋品分级及包装设备等工业机械设计。具备高耐腐蚀性、耐用性，并可根据 OEM 生产要求定制规格。
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
Stainless Steel Rod End for Industrial Machinery 详细介绍
不锈钢 Rod End，适用于工业机械
我们的不锈钢 rod end 适用于对精度、耐用性及耐腐蚀性要求较高的工业应用场景。这类零件广泛应用于蛋品分级设备、食品包装机械及其他自动化系统。
产品特点
- 材质：不锈钢
- 高耐腐蚀性
- 可定制尺寸及螺纹规格
- 适用于食品级环境
- 使用寿命长，维护需求低
定制服务
- CNC 加工
- 表面处理（抛光、钝化）
- 定制 Logo 刻印
- 支持小批量打样及批量生产
应用场景
- 蛋品分级机
- 食品包装机械
- 直线执行器
- 输送系统
| SCM-T ROD END | B 孔径 | D 直径 | W 宽度 | T 厚度 | 球径 | AM 长度 | N 螺纹 | CM 长度 | a° 角度 | 静态 | 约 | |
| 右旋 | 左旋 | 直径 | 直径 | 宽度 | 宽度 | 直径 | 长度 | 螺纹 | 长度 | 错位 | 径向 | 重量 |
| 旋向 | 旋向 | +0.0025 | +0.010 | +0.005 | 参考 | 参考 | +0.015 | UNF | +0.062 | 角度 | 载荷 | （磅） |
| PART NO. | PART NO. | -0.0005 | -0.010 | -0.005 | -0.015 | 3A | -0.031 | 参考 | （磅） | |||
| SCMR3T | SCML3T | 0.1900 | 0.625 | 0.312 | 0.234 | 0.437 | 1.250 | 10-32 | 0.750 | 20 | 912 | 0.03 |
| SCMR4T | SCML4T | 0.2500 | 0.750 | 0.375 | 0.250 | 0.500 | 1.562 | 1/4-28 | 1.000 | 27 | 1,370 | 0.04 |
| SCMR5T | SCML5T | 0.3125 | 0.875 | 0.437 | 0.312 | 0.625 | 1.875 | 5/16-24 | 1.250 | 22 | 2,050 | 0.07 |
| SCMR6T | SCML6T | 0.3750 | 1.000 | 0.500 | 0.359 | 0.719 | 1.938 | 3/8-24 | 1.250 | 22 | 3,040 | 0.11 |
| SCMR7T | SCML7T | 0.4375 | 1.125 | 0.562 | 0.406 | 0.812 | 2.125 | 7/16-20 | 1.375 | 21 | 3,780 | 0.15 |
| SCMR8T | SCML8T | 0.5000 | 1.312 | 0.625 | 0.453 | 0.937 | 2.438 | 1/2-20 | 1.500 | 20 | 4,700 | 0.24 |
| SCMR10T | SCML10T | 0.6250 | 1.500 | 0.750 | 0.484 | 1.125 | 2.625 | 5/8-18 | 1.625 | 26 | 5,860 | 0.36 |
| SCMR12T | SCML12T | 0.7500 | 1.750 | 0.875 | 0.593 | 1.312 | 2.875 | 3/4-16 | 1.750 | 24 | 7,512 | 0.57 |
| SCF-T ROD END | B 孔径 | D 直径 | W 宽度 | T 厚度 | 球径 | AF 长度 | N 螺纹 | CF 长度 | a° 角度 | 静态 | 约 | |
| SCFR3T | SCFL3T | 0.1900 | 0.625 | 0.312 | 0.234 | 0.437 | 1.062 | 10-32 | 0.500 | 20 | 930 | 0.04 |
| SCFR4T | SCFL4T | 0.2500 | 0.750 | 0.375 | 0.250 | 0.500 | 1.312 | 1/4-28 | 0.687 | 27 | 1,380 | 0.05 |
| SCFR5T | SCFL5T | 0.3125 | 0.875 | 0.437 | 0.312 | 0.625 | 1.375 | 5/16-24 | 0.687 | 22 | 2,100 | 0.08 |
| SCFR6T | SCFL6T | 0.3750 | 1.000 | 0.500 | 0.359 | 0.719 | 1.625 | 3/8-24 | 0.812 | 22 | 3,080 | 0.13 |
| SCFR7T | SCFL7T | 0.4375 | 1.125 | 0.562 | 0.406 | 0.812 | 1.812 | 7/16-20 | 0.937 | 21 | 3,790 | 0.18 |
| SCFR8T | SCFL8T | 0.5000 | 1.312 | 0.625 | 0.453 | 0.937 | 2.125 | 1/2-20 | 1.062 | 20 | 4,720 | 0.29 |
| SCFR10T | SCFL10T | 0.6250 | 1.500 | 0.750 | 0.484 | 1.125 | 2.500 | 5/8-18 | 1.375 | 26 | 5,870 | 0.43 |
| SCFR12T | SCFL12T | 0.7500 | 1.750 | 0.875 | 0.593 | 1.312 | 2.875 | 3/4-16 | 1.562 | 24 | 7,520 | 0.65 |
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
