AIM Series
轴向球头接头

公制螺纹 · 轴向拉脱受力 · 镀锌碳钢座体 · 淬硬钢球

8
可选尺寸规格
30-100 N
拉脱力范围

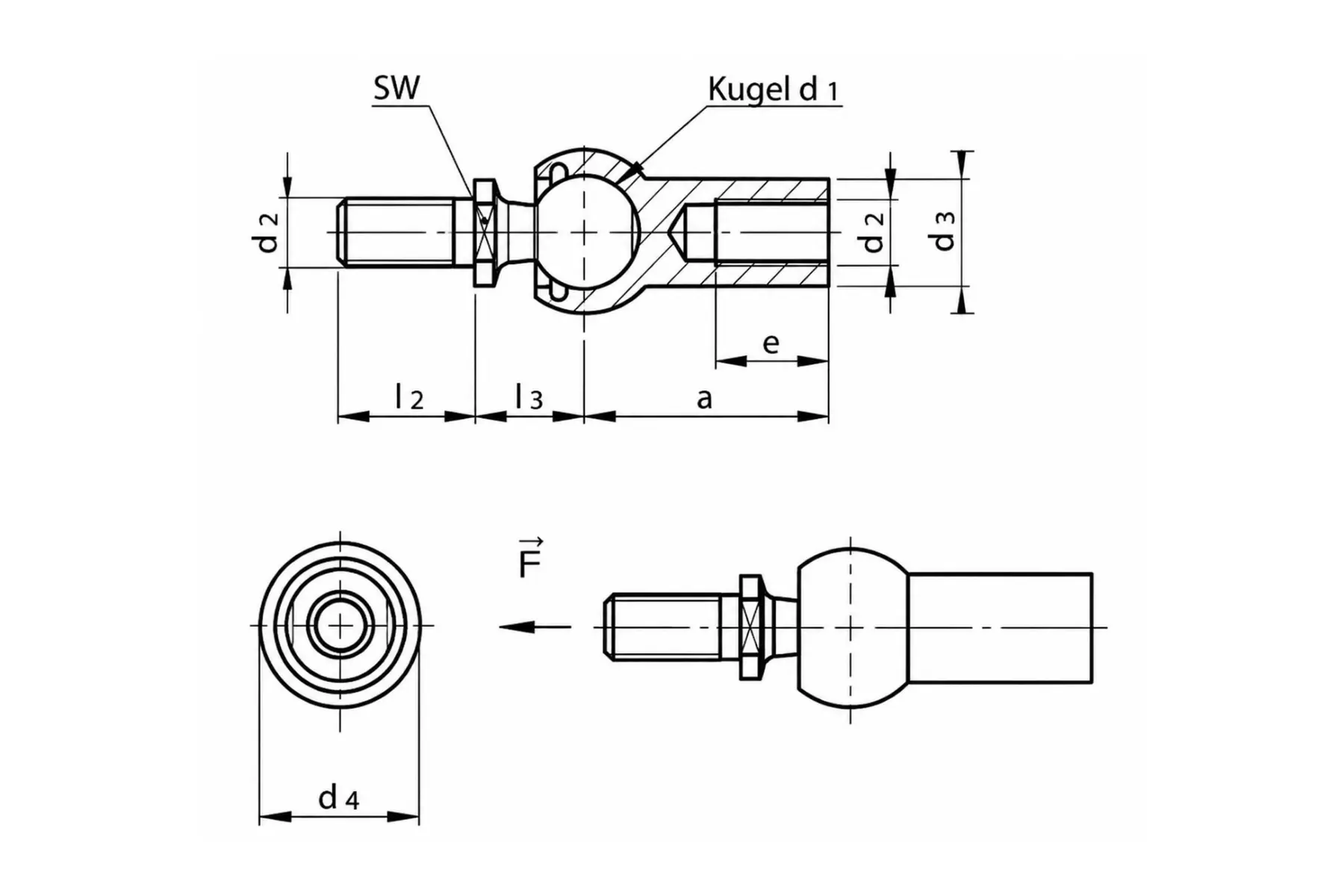

AIM 轴向球头接头产品总览 AIM 轴向球头接头技术图纸

完整规格范围

按规格搜索

类型  料号  球径 d1毫米 螺纹 d2公制 a±0.3 d3±0.5 d4±0.5 e min.毫米 l2±0.3 l3±0.3 SWh14 拉脱力 FN 数量
AIM Axial 轴向 AIM5 8 M5 22 8 12.8 10.2 10.2 9 7 30
AIM Axial 轴向 AIM6 10 M6 25 10 14.8 11.5 12.5 11 8 40
AIM Axial 轴向 AIM8 13 M8 30 13 19.3 14 16.5 13 11 60
AIM Axial 轴向 AIM10 16 M10 35 16 24 15.5 20 16 13 80
AIM Axial 轴向 AIM12 16 M12 35 16 24 15.5 20 16 13 80
AIM Axial 轴向 AIM14×1.5 19 M14x1.5 45 22 30 21.5 28 20 16 100
AIM Axial 轴向 AIM14 19 M14 45 22 30 21.5 28 20 16 100
AIM Axial 轴向 AIM16 19 M16 45 22 30 21.5 28 20 16 100

技术规格

  • 座体：碳钢材质，抗拉强度等级 5 级，镀锌并经无色钝化处理。
  • 球头：淬硬钢材质，配润滑球座，实现紧凑的轴向摆动。
  • 不锈钢选项：可为耐腐蚀要求较高的应用提供不锈钢版本。
  • 公差：a ±0.3 · d3 ±0.5 · d4 ±0.5 · l2 ±0.3 · l3 ±0.3。

备注

  • 轴向布局：AIM 专为对拉脱力及安装空间有要求的紧凑型轴向球头连接点设计。
  • 螺纹选择：请根据配合连杆及壳体空间匹配螺纹 d2 与球径 d1。
  • 询价支持：请提供目标载荷、安装方向、表面处理偏好及年需求量，以便确认选型。
