AM / AF 系列 — 7075-T6 铝合金 Rod End

AM & AF 系列
轻量化 7075-T6 铝合金 Rod End

装载槽设计 · 自润滑尼龙外圈 · 航空级铝合金本体

18
公型 Rod End 可选规格
7
母型 Rod End 可选规格

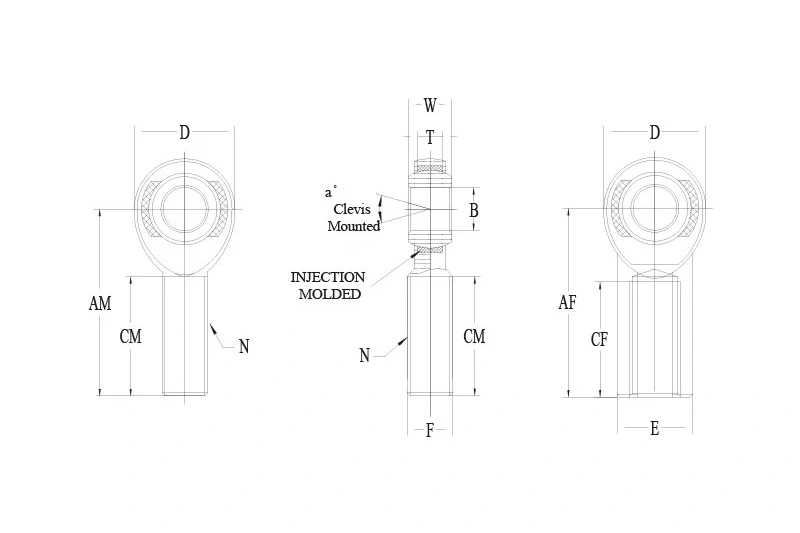

AM AF 系列铝合金 Rod End AM AF 系列铝合金 Rod End 细节图

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

类型  右旋料号  左旋料号  B孔径
+.0025
-.0005		 D外径
+.010
-.010		 N螺纹
UNF 3A		 W宽度
+.005
-.005		 T宽度
+.005
-.005		 Ball直径
参考		 AM / AF长度
+.015
-.015		 CM / CF长度
+.062
-.031		 A°错位
角度
参考		 静载径向
载荷
(LBS)		 重量约
(LBS)		 数量  操作  详情
AM 公型 AMR3 AML3 0.1900 0.625 10-32 0.312 0.250 0.437 1.250 0.750 13 788 0.02 查看详情
AM 公型 AMR6-8 AML6-8 0.3750 1.125 1/2-20 0.500 0.406 0.719 2.125 1.375 10 7800 0.09 查看详情
AM 公型 AMR10 AML10 0.6250 1.500 5/8-18 0.750 0.562 1.125 2.625 1.625 16 8600 0.18 查看详情
AM 公型 AMR16-1 AML16-1 1.0000 2.750 1-14 1.375 1.000 1.875 4.125 2.125 17 24130 0.88 查看详情
AF 母型 AFR3 AFL3 0.1900 0.625 10-32 0.312 0.234 0.437 1.062 0.562 13 1453 0.03 查看详情
AF 母型 AFR5 AFL5 0.3125 0.875 5/16-24 0.437 0.344 0.625 1.375 0.750 14 2780 0.06 查看详情
AF 母型 AFR6 AFL6 0.3750 1.000 3/8-24 0.500 0.406 0.719 1.625 0.937 12 3682 0.11 查看详情
AF 母型 AFR8 AFL8 0.5000 1.312 1/2-20 0.625 0.500 0.937 2.125 1.187 12 7700 0.12 查看详情

技术规格

  • 球头：52100 轴承钢，精磨、热处理并硬铬电镀，确保运转顺畅并耐腐蚀。
  • 外圈：注塑增强尼龙，配 PTFE，实现自润滑与自密封性能。
  • 本体：7075-T6 航空级铝合金，红色或黑色阳极氧化，其他颜色可按需定制。

备注

  • 提供螺柱式配置：在料号后缀加”S”，例如：AMR12S。
  • 可选颜色：红色、黑色、本色、紫色、蓝色、绿色及粉色。
