EXM / EXF 系列 — 精密碳钢 Rod End

EXM & EXF 系列
精密碳钢 Rod End

载荷槽设计 · 自润滑尼龙外圈 · 黄锌镀层碳钢本体

21
公型 Rod End 可选规格
12
母型 Rod End 可选规格

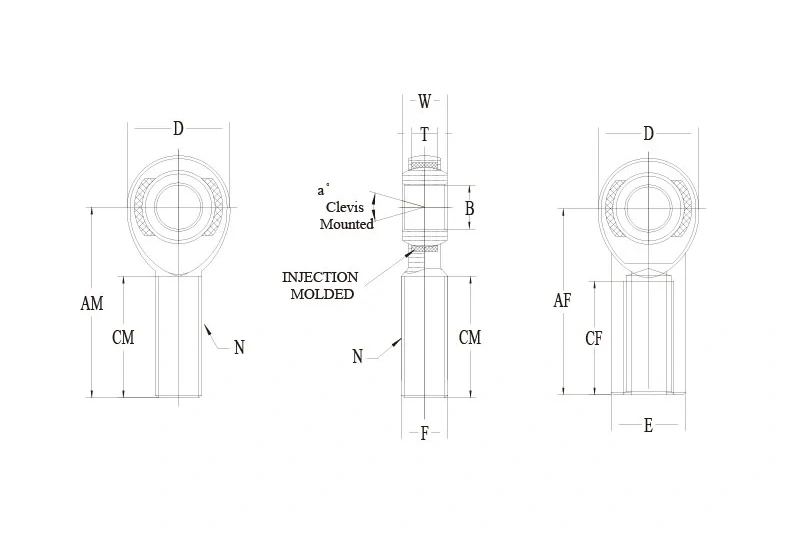

EXM EXF 系列碳钢 Rod End EXM EXF 系列碳钢 Rod End 技术图纸

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

类型  右旋料号  左旋料号  B孔径
+.0025
-.0005		 D外径
+.010
-.010		 N螺纹
UNF 3A		 W宽度
+.005
-.005		 T宽度
+.005
-.005		 Ball直径
参考		 AM / AF长度
+.015
-.015		 CM / CF长度
+.062
-.031		 A°错位
角度
参考		 静载径向
载荷
(LBS)		 重量约
(LBS)		 数量  操作  详情
EXM 公型 EXMR3 EXML3 0.1900 0.625 10-32 0.312 0.250 0.437 1.250 0.750 13 1169 0.03 查看详情
EXM 公型 EXMR6-7 EXML6-7 0.3750 1.125 7/16-20 0.500 0.406 0.719 2.125 1.375 10 7180 0.15 查看详情
EXM 公型 EXMR10 EXML10 0.6250 1.500 5/8-18 0.750 0.562 1.125 2.625 1.625 16 11226 0.36 查看详情
EXM 公型 EXMR16-2 EXML16-2 1.0000 2.750 1-12 1.375 1.000 1.875 4.125 2.125 17 43541 2.13 查看详情
EXF 母型 EXFR3 EXFL3 0.1900 0.625 10-32 0.312 0.250 0.437 1.062 0.562 13 1531 0.04 查看详情
EXF 母型 EXFR7 EXFL7 0.4375 1.125 7/16-20 0.562 0.437 0.812 1.812 1.062 14 4218 0.19 查看详情
EXF 母型 EXFR12 EXFL12 0.7500 1.750 3/4-16 0.875 0.687 1.312 2.875 1.750 14 16848 0.69 查看详情
EXF 母型 EXFR16-2 EXFL16-2 1.0000 2.750 1-12 1.375 1.000 1.875 4.125 2.125 17 43541 2.11 查看详情

技术规格

  • 球头：52100 轴承钢，精磨、热处理并硬铬电镀，确保运转顺畅并延长使用寿命。
  • 外圈：注塑增强尼龙，配 PTFE，实现自润滑与自密封性能。
  • 本体：碳钢材质，黄锌电镀，提供持久防腐蚀保护及商用级性能。

备注

  • 提供螺柱式配置：在料号后缀加”S”，例如：EXMR12S。
  • 可选镀层：银锌电镀及硬铬电镀。
