G 系列公制 Clevis
钢制镀锌母型 Clevis

Q235 钢材质 · 镀锌 · 标准右旋 / 可选左旋 · 提供 FG 细牙螺纹变体

49
可选尺寸规格
2
产品图视角数

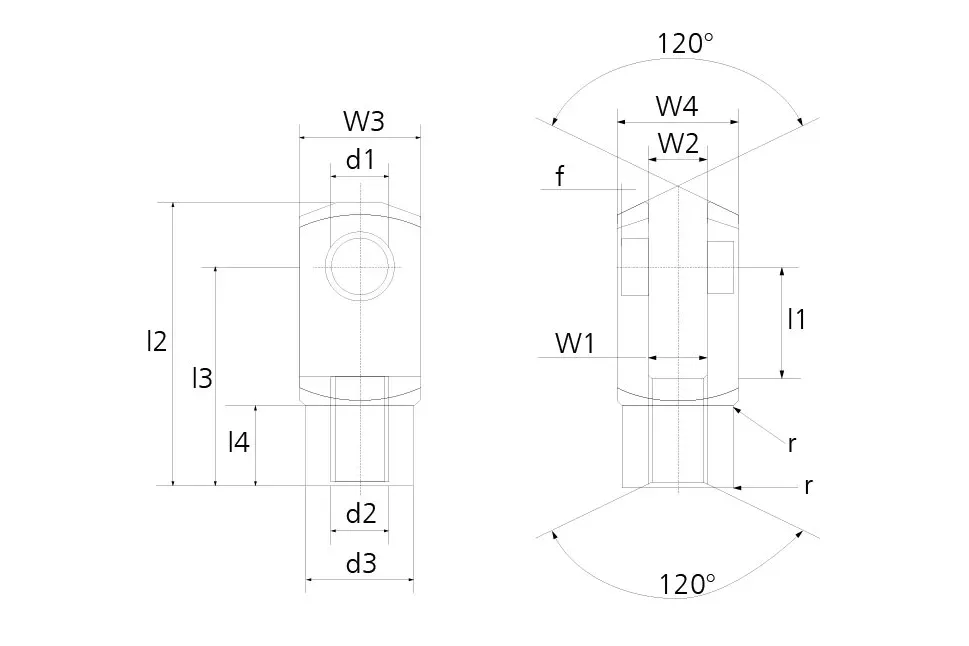

G Clevis 公制系列产品总览 G Clevis 公制系列技术图纸

完整规格范围

按规格搜索

类型  料号  螺纹 d2  d1 H9  w1  w2  w3  w4  d3  l1+0.5 -0.5 l2+0.5 -0.5 l3  l4  约重(GRAM) 数量
G CLEVIS METRIC G 4×8 M4 4 4 4 8 8 8 8 21 16 6.0 5
G CLEVIS METRIC G 5×20 M5 5 5 5 10 10 9 20 36 30 7.5 13
G CLEVIS METRIC G 8×16 M8 8 8 8 16 16 14 16 42 32 12.0 37
G CLEVIS METRIC G 8x32FG M8X1 8 8 8 16 16 14 32 58 48 12.0 54
G CLEVIS METRIC G 10×40 M10 10 10 10 20 20 18 40 72 60 15.0 116
G CLEVIS METRIC G 12x24FG M12X1.25 12 12 12 24 24 20 24 62 48 18.0 121
G CLEVIS METRIC G 14×28 M14 14 14 14 27 27 24 28 72 56 22.5 178
G CLEVIS METRIC G 14x56FG M14X1.5 14 14 14 27 27 24 56 101 85 22.5 258
G CLEVIS METRIC G 16×64 M16 16 16 16 32 32 26 64 115 96 24.0 411
G CLEVIS METRIC G 18x36FG M18X1.5 18 18 18 36 36 30 36 94 72 27.0 390
G CLEVIS METRIC G 20×80 M20 20 20 20 40 40 34 80 145 120 30.0 800
G CLEVIS METRIC G 25x50FG M24X2 25 25 25 50 50 42 50 132 100 36.0 1100
G CLEVIS METRIC G 30x54FG M27X2 30 30 30 55 55 48 54 148 110 40.0 1440
G CLEVIS METRIC G 35x54FG M36X2 35 35 35 70 70 60 54 188 144 54.0 2930
G CLEVIS METRIC G 36×72 M36 35 36 36 70 70 60 72 188 144 54.0 2930
G CLEVIS METRIC G 42×84 M42 42 42 42 85 85 70 84 232 168 63.5 5340

技术规格

  • 材质：Q235 钢材质，标准配备银锌电镀。
  • 类型：根据装配方案可选配 Clevis 销、垫圈、开口销或 Clevis 弹簧销。
  • 螺纹方向：标准为右旋，如需左旋，在料号后缀加 LH。
  • FG 变体：细牙螺纹 FG 版本在相同几何系列中单独列出。

备注

  • 选型：请先根据 d1 H9 及 w1 选型，再确认螺纹及目标连杆所需的完整叉形尺寸。
  • 应用：适用于使用公制 Clevis 五金件的工业连杆、传动控制及定制运动组件。
  • 可选材质：如有特殊防腐蚀或减重需求，可评估不锈钢及铝合金版本。
