JM-M / JF-M 系列 — 公制 Rod End

JM-M & JF-M 系列
公制三片式碳钢 Rod End

公制螺纹 · 黄锌镀层本体 · 可选 PTFE 衬里

18
公型 Rod End 可选规格
18
母型 Rod End 可选规格

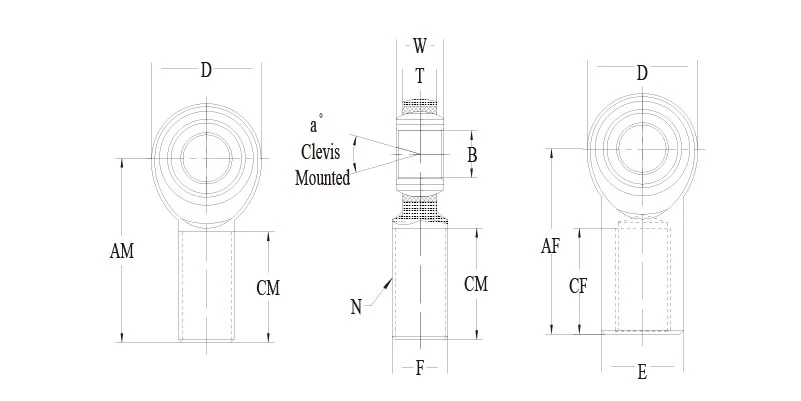

JM-M JF-M 系列 Rod End 产品总览 JM-M JF-M 系列公制 Rod End 技术图纸

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

0 matching spec rows
类型 右旋料号 左旋料号 B孔径
+0.065
-0.012		 D外径
+0.38
-0.38		 N公制
螺纹		 W宽度
+0.12
-0.12		 T宽度
+0.13
-0.13		 BALL直径
参考		 AM / AF长度
+0.40
-0.40		 CM / CF长度
+1.00
-1.00		 A°错位
角度
参考		 静载径向
载荷
(N)		 重量约
(G)		 数量 操作
JM-M 公型 JMR5M JML5M 5 16 M5 X 0.8 8 6.25 11.10 33 (AM) 20 (CM) 14 5170 13
JM-M 公型 JMR6M JML6M 6 19 M6 X 1.0 9 7 12.70 36 (AM) 22 (CM) 13 7295 18
JM-M 公型 JMR8M JML8M 8 22.25 M8 X 1.25 12 8.75 15.88 42 (AM) 25 (CM) 18 13595 31
JM-M 公型 JMR8Mx1.0 JML8Mx1.0 8 22.25 M8 X 1.0 12 8.75 15.88 42 (AM) 25 (CM) 18 13595 31
JM-M 公型 JMR10M JML10M 10 27 M10 X 1.5 14 10.50 19.05 48 (AM) 29 (CM) 17 20605 68
JM-M 公型 JMR10Mx1.25 JML10Mx1.25 10 27 M10 X 1.25 14 10.50 19.05 48 (AM) 29 (CM) 17 20605 68
JM-M 公型 JMR12M JML12M 12 30 M12X1.75 16 12 22.23 54 (AM) 33 (CM) 17 18215 78
JM-M 公型 JMR12Mx1.25 JML12Mx1.25 12 30 M12X1.25 16 12 22.23 54 (AM) 33 (CM) 17 18215 78
