JMX-M / JFX-M 系列 — 公制 Rod End

JMX-M & JFX-M 系列
公制三片式铬钼钢 Rod End

公制螺纹 · 热处理合金钢本体 · 可选 PTFE 衬里

18
公型 Rod End 可选规格
18
母型 Rod End 可选规格

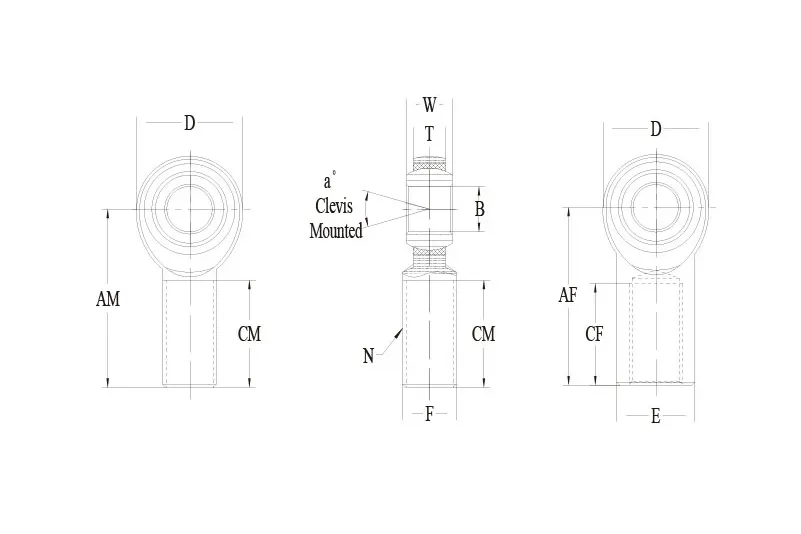

JMX-M JFX-M 系列 Rod End 产品总览 JMX-M JFX-M 系列公制 Rod End 技术图纸

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

类型  右旋料号  左旋料号  B孔径
+0.065
-0.012		 D外径
+0.38
-0.38		 N螺纹
公制		 W宽度
+0.12
-0.12		 T宽度
+0.13
-0.13		 BALL直径
参考		 AM / AF长度
+0.40
-0.40		 CM / CF长度
+1.00
-1.00		 A°错位
角度
参考		 静载径向
载荷
(N)		 重量约
(G)		 数量  操作  详情
JMX-M 公型 JMXR5M JMXL5M 5 16 M5 X 0.8 8 6.25 11.10 33 (AM) 20 (CM) 14 5170 13
JMX-M 公型 JMXR6M JMXL6M 6 19 M6 X 1.0 9 7 12.70 36 (AM) 22 (CM) 13 17725 18
JMX-M 公型 JMXR8M JMXL8M 8 22.25 M8 X 1.25 12 8.75 15.88 42 (AM) 25 (CM) 18 33137 31
JMX-M 公型 JMXR8Mx1.0 JMXL8Mx1.0 8 22.25 M8 X 1.0 12 8.75 15.88 42 (AM) 25 (CM) 18 33137 31
JMX-M 公型 JMXR10M JMXL10M 10 27 M10 X 1.5 14 10.50 19.05 48 (AM) 29 (CM) 17 50225 68
JMX-M 公型 JMXR10Mx1.25 JMXL10Mx1.25 10 27 M10 X 1.25 14 10.50 19.05 48 (AM) 29 (CM) 17 50225 68
JMX-M 公型 JMXR12M JMXL12M 12 30 M12X1.75 16 12 22.23 54 (AM) 33 (CM) 17 44487 78
JMX-M 公型 JMXR12Mx1.25 JMXL12Mx1.25 12 30 M12X1.25 16 12 22.23 54 (AM) 33 (CM) 17 44487 78
