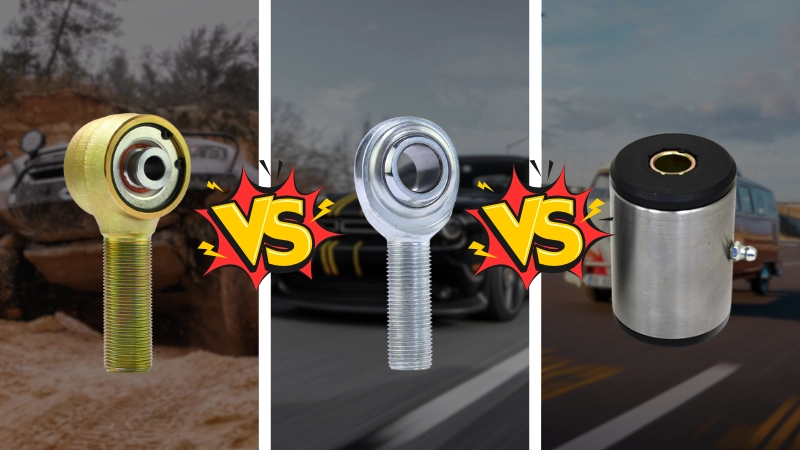

说到悬挂部件，Johnny Joint、Heim Joint 和 Builder Bushing 是三种常用部件，但它们在结构、材料、功能和理想使用场景上差异很大。下面快速概览每种部件，并重点说明各自的最佳应用场景。
- Johnny Joint：以其可重建设计和高柔性著称，Johnny Joint 是既需要强度又需要活动量的越野车的理想选择，非常适合恶劣地形和重载应用。
- Heim Joint：为精度和耐用性而生，Heim Joint 常用于高强度赛车和越野改装——在这些场合，强度和柔性是关键，而减振并非优先考量。
- Builder Bushing：具有出色的减振性能，Builder Bushing 是需要在公路和越野路况下都拥有舒适驾乘感的车辆的最佳选择，不过在极端越野使用下耐用性可能稍逊。
接下来，让我们深入了解这三类悬挂部件之间的区别。
结构对比
Johnny Joint

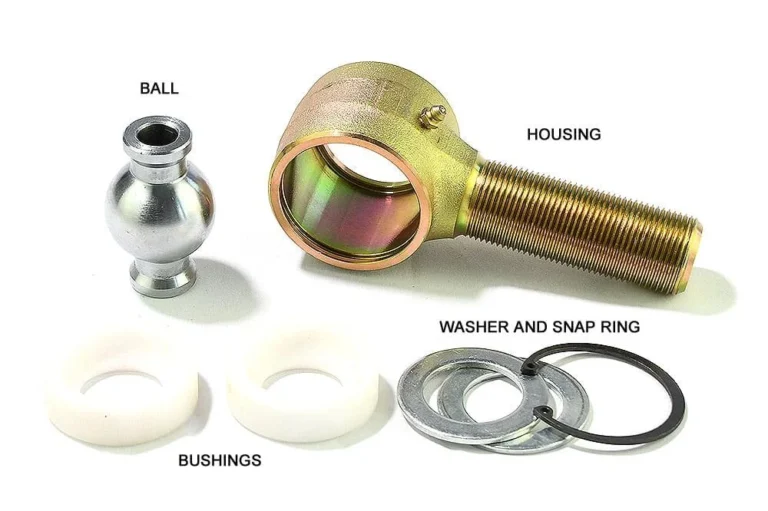

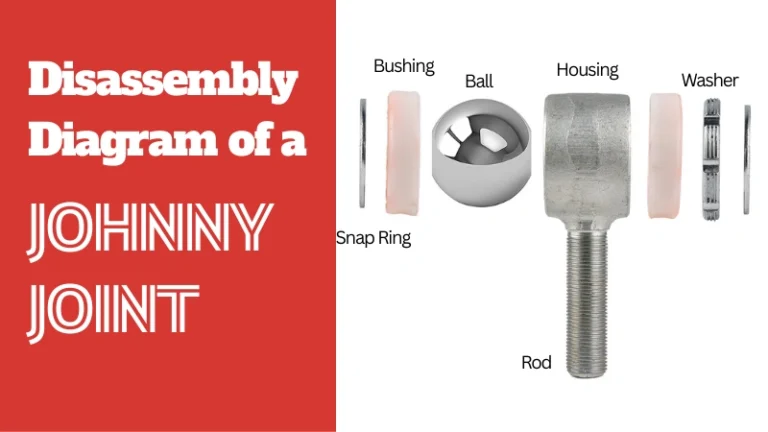

下面是 Johnny Joint 的两张分解图。
Johnny Joint 由壳体、衬套、球体、挡圈和连杆组成。壳体上通常设有用于润滑的黄油嘴，球体通常带有高错位间隔件。连杆一般带外螺纹；如果需要内螺纹，客户通常只购买关节部分（除连杆外的所有部件），连杆则自行焊接。
Heim Joint

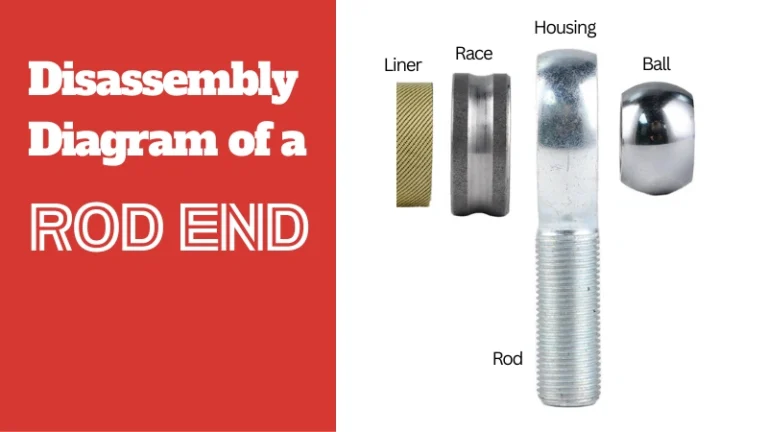

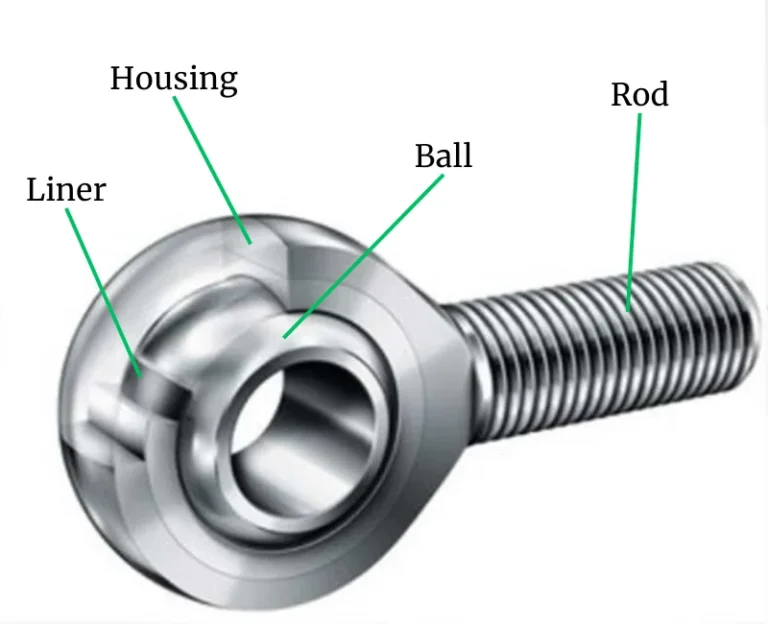

下面是 Heim Joint 的两张分解图。
Heim Joint 由壳体、球体、衬层和连杆组成。一些 Heim Joint，尤其是用于工业应用的产品，壳体上设有黄油嘴。球体通常不带错位间隔件，需要另行购买。连杆可以带外螺纹或内螺纹，可根据应用灵活选择。
Builder Bushing

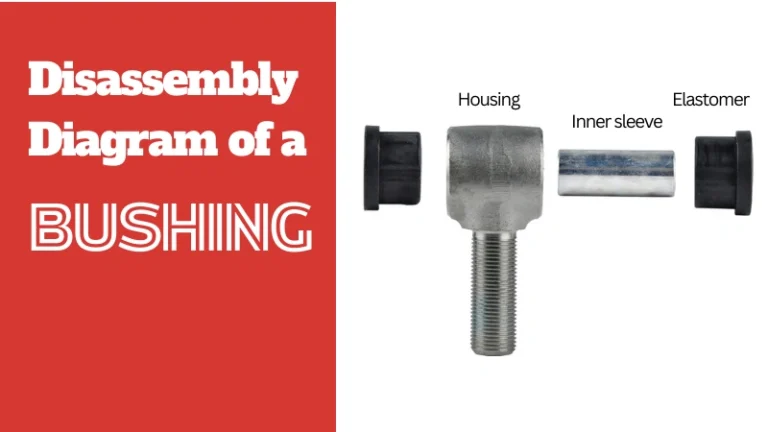

下面是 Builder Bushing 的两张分解图。

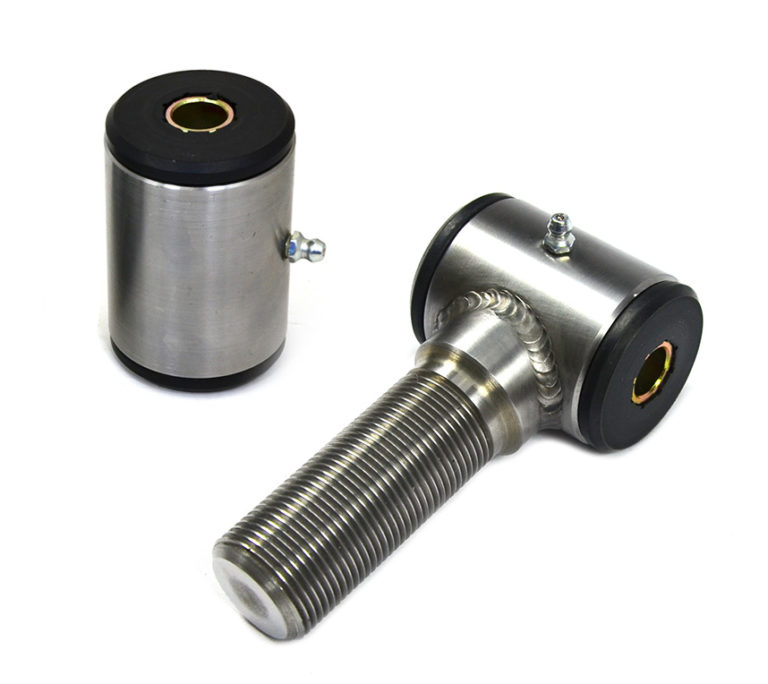

Builder Bushing 由壳体、弹性体和内套管组成。一些壳体配有黄油嘴以便于润滑，另一些则可能没有这一配置。
材料对比
Johnny Joint
- 壳体：通常由锻钢、4130 铬钼钢和不锈钢制成，为重载应用提供强度和耐用性。
- 球体：球体通常采用热处理钢、高碳热处理钢、52100 轴承钢或 4130 铬钼钢制造，确保在重载下的高性能和抗磨损能力。
- 衬套：通常由高密度聚氨酯或 Delrin®（聚甲醛/POM）制成，兼具耐用性和柔性，实现更好的活动性和冲击吸收。
Heim Joint
- 壳体：由 4130 铬钼钢、7075-T6 航空铝、不锈钢或碳钢制成，提供坚固的结构完整性以及轻量化选项。
- 球体：通常采用 52100 轴承钢或 440C 不锈钢制造，为极端条件下的最大强度和长寿命而设计。
- 衬层：衬层通常由 PTFE（Teflon）或青铜制成，提供低摩擦并减少长期磨损。
Builder Bushing
- 壳体与内套管：通常采用碳钢（最常见）、4130 铬钼钢或不锈钢制造，确保强度和耐腐蚀性。
- 弹性体：由橡胶或聚氨酯制成，这些材料提供柔性和减振性能，带来更平顺的行驶体验。
工作原理对比
Johnny Joint
Johnny Joint 的工作原理是让壳体内的球体在紧密配合、可重建的聚合物衬套中旋转。当连杆运动时，金属球体在聚合物衬套内转动，同时提供柔性和高承载能力。
关键特性：
- 允许较大的角向错位。
- 提供中等程度的弹性缓冲。
- 能够承受极高的载荷。
Heim Joint
Heim Joint 依靠金属球体在低摩擦衬层（如 PTFE（Teflon））内旋转，为连杆提供多轴、大角度的运动自由度。
关键特性：
- 允许大范围的多轴角度运动。
- 提供最精准、最直接的悬挂几何控制。
- 没有弹性缓冲——振动和冲击通过金属直接传递。
Builder Bushing
Builder Bushing 的工作原理是利用中间的弹性体（橡胶或聚氨酯）通过扭转和拉伸来吸收和缓冲连杆的运动。连杆绕其中心轴旋转或轻微偏摆。
关键特性：
- 允许连杆有限的角度变化。
- 主要吸收振动并降低噪声。
使用成本对比
Johnny Joint
Johnny Joint 的购买成本最高，市场价格通常在 $70 到 $130 之间（以原始 Johnny Joint 品牌 RockJock 4×4（前身 Currie Enterprises）为基准）。
不过，得益于其可重建设计，长期维护成本相对较低至中等。当关节磨损时，无需更换整个昂贵的金属壳体和中心球体，通常只需更换相对便宜的聚合物内杯，因此从长远来看是一种经济高效的选择。
Heim Joint
Heim Joint 的购买成本适中，价格一般在 $45 到 $80 之间。
在维护方面，它的持续使用成本最高。这是因为 Heim Joint 容易受沙子、泥土和水等外部污染物的影响而快速磨损，导致关节松旷并产生噪声。需要频繁更换，而且更换时必须购买整个关节，导致长期成本更高。
Builder Bushing
Builder Bushing 的购买成本最低，市场价格在 $30 到 $60 之间。
它的长期维护成本也最低，因为 Builder Bushing 通常可使用 5 年以上，更换费用非常低廉。其使用寿命长、更换成本低，使其成为许多应用的经济之选。
应用对比
Johnny Joint
Johnny Joint 常用于越野车辆，尤其是需要最大车轮行程和连杆角度的重载越野和岩石攀爬改装。这些车辆的控制臂和整体桥拉杆需要柔韧耐用的连接。一些关键应用包括：
- Jeep Wrangler（TJ、JK、JL 系列）和 Jeep Cherokee（XJ）：用于重载越野和岩石攀爬改装，这些改装要求最大的车轮活动量和连杆角度。
- 越野卡车或 SUV，如改装版福特 Bronco、丰田兰德酷路泽、丰田坦途/塔科马和雪佛兰 K5 Blazer：对于需要长行程悬挂升级的车辆，Johnny Joint 是实现大角度柔性的关键部件。
Johnny Joint 是需要极限挠性和耐用性的场合的理想选择，尤其是越野车的定制长行程悬挂改装。
Heim Joint
Heim Joint 最常用于赛车运动，因为精准控制和快速反馈在这些场景中至关重要。它的一些关键用途包括：
赛车应用：Heim Joint 的精度和耐用性使其成为需要对悬挂几何进行精确控制的赛车运动的首选。
极限岩石攀爬：虽然 Johnny Joint 通常更耐用，但 Heim Joint 也被用于极限岩石攀爬应用，尤其是在要求最大悬挂行程和毫无妥协的运动自由的车辆上。例如，在极限岩石攀爬改装中，原厂短控制臂会被定制长臂控制臂取代，长度通常达到原来的两倍。这些长臂两端使用 Heim Joint，以提供最大的角向错位、精准的反馈和控制，以及用于微调悬挂几何的螺纹调节。
除越野之外，Heim Joint 还广泛应用于其他行业，包括：
Builder Bushing
Builder Bushing 的应用范围最广，被用于各种各样的行业。从车辆到重型设备，Builder Bushing 是许多系统中不可或缺的部件。关键用途包括：
- 汽车与车辆：它们出现在悬挂、转向和传动系统中，用于在相连部件之间提供减振和轻微的旋转运动。
- 工业机械：它们用于在各种工业应用中减少摩擦和吸收冲击。
- 重型设备和船舶：确保在恶劣工作环境中的平稳运行和耐用性。
- 航空航天与日常家用设备：它们在高精度设备和家用电器中也发挥着重要作用。
在车辆行业中，只要悬挂、转向或传动系统中的两个部件需要连接并允许轻微扭转、或需要提供减振，您就很可能发现 Builder Bushing 的身影。
总结
Johnny Joint 具有可重建设计和高柔性，是越野和重载应用的理想选择。Heim Joint 在精度方面表现出色，常用于赛车运动和极限岩石攀爬。Builder Bushing 最适合舒适性和减振需求，广泛应用于汽车和工业领域。了解它们在结构、材料、功能和成本方面的差异，有助于您根据需求选择合适的部件。
