Ball Ø 0.563 / 1/4-28-2B
ES250 1/4-28-2B / 1/4-28-2A Carbon Steel Ball Joint (Inch)
ES 球头系列 产品概述

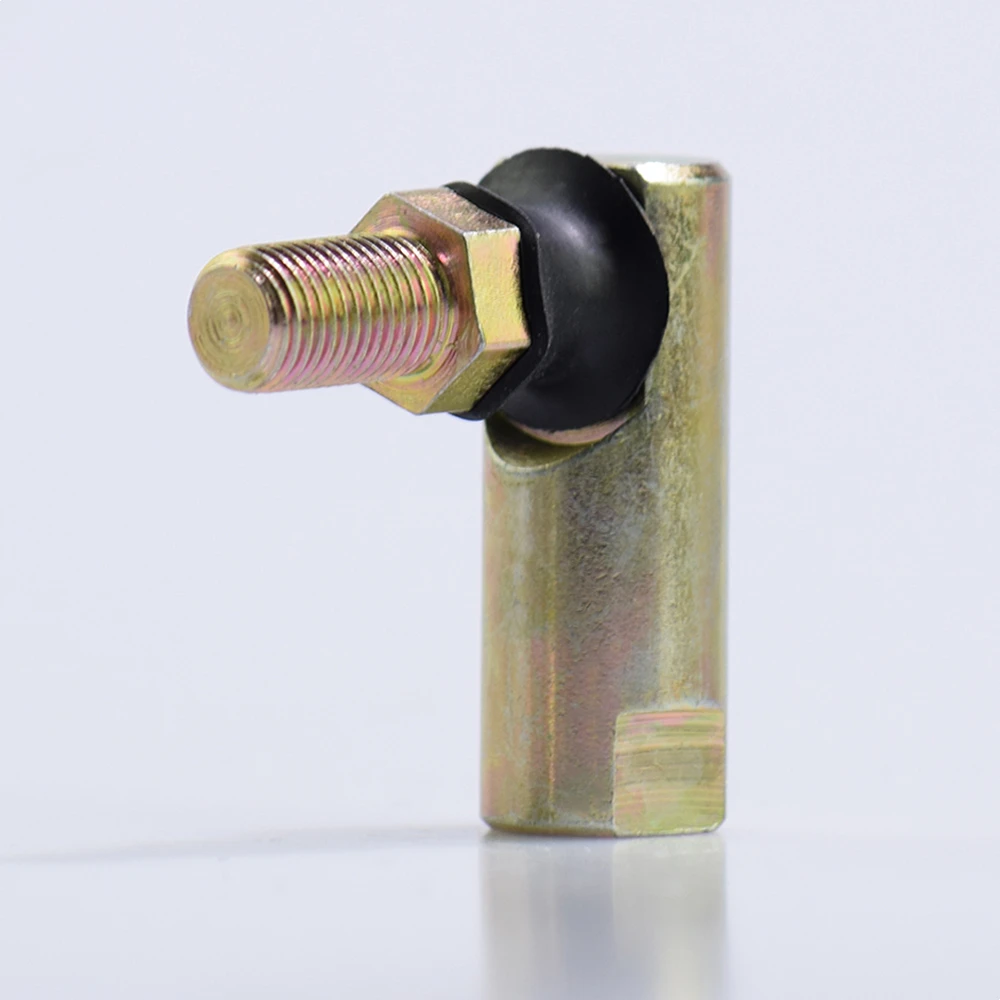

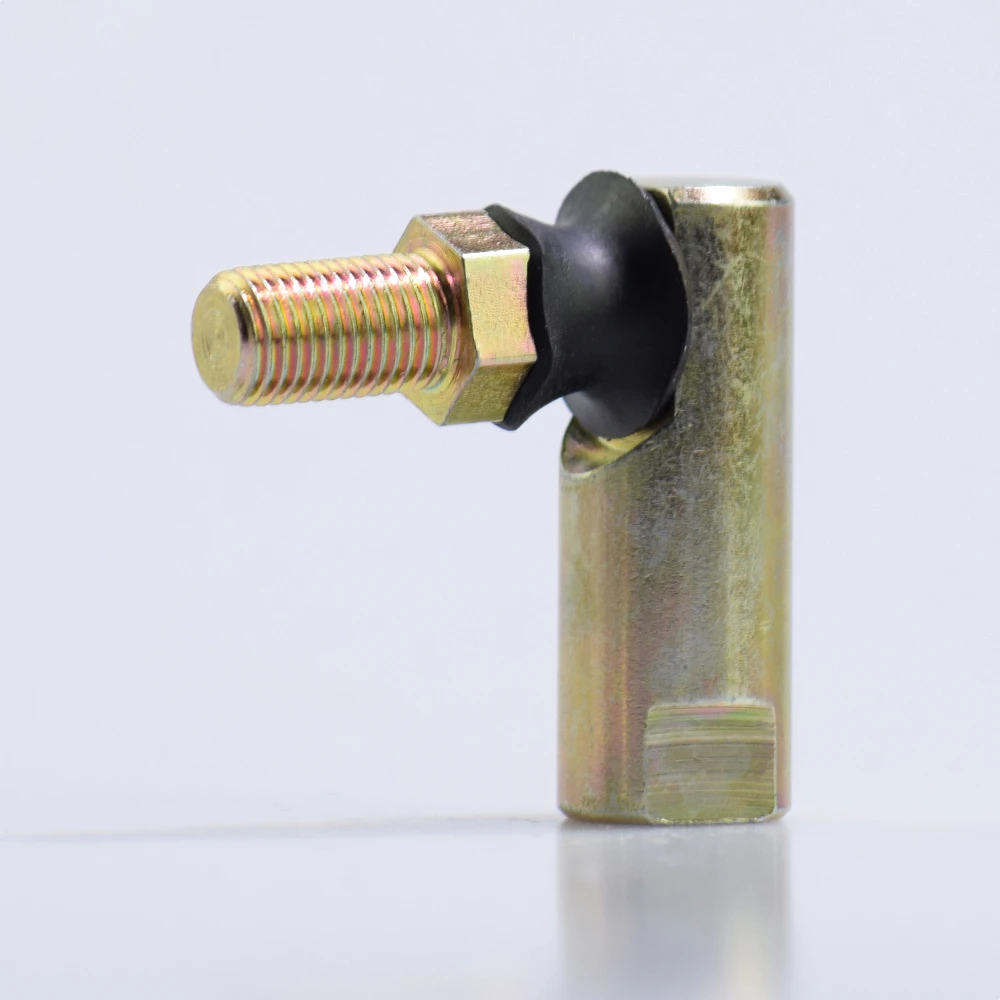

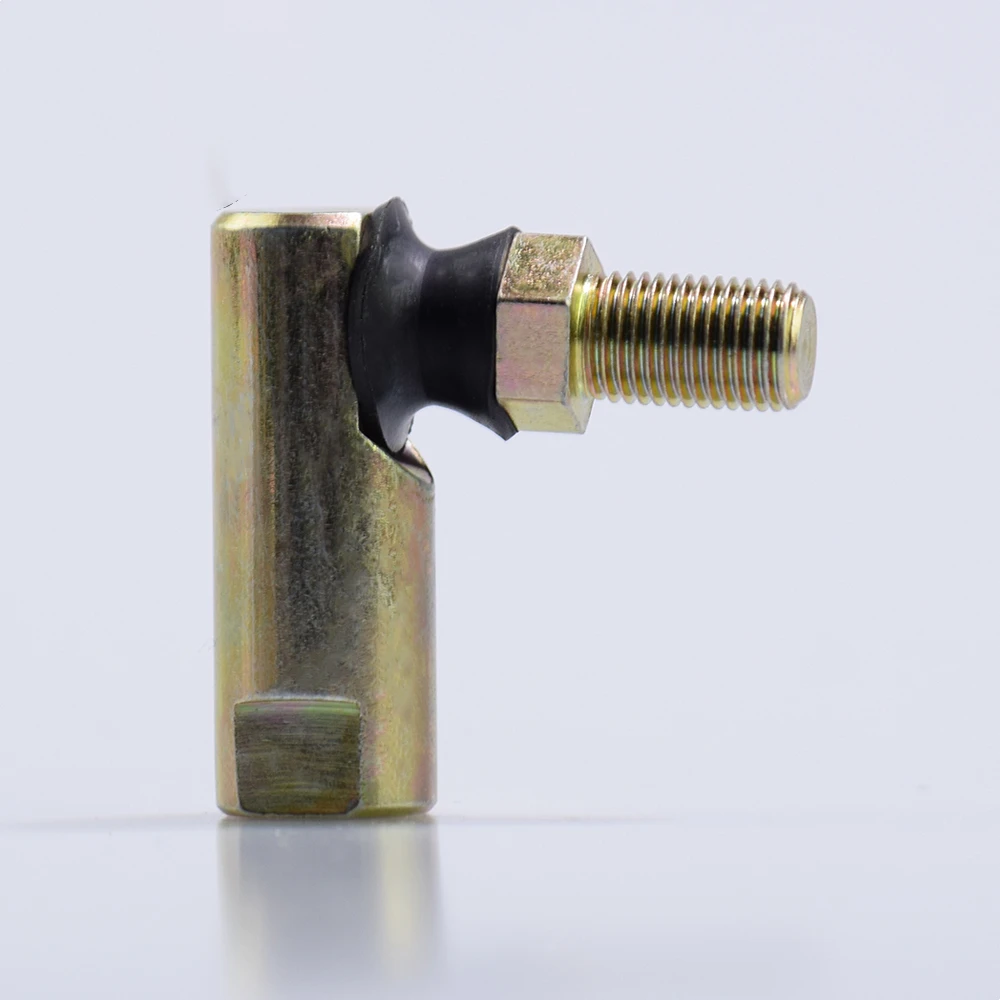

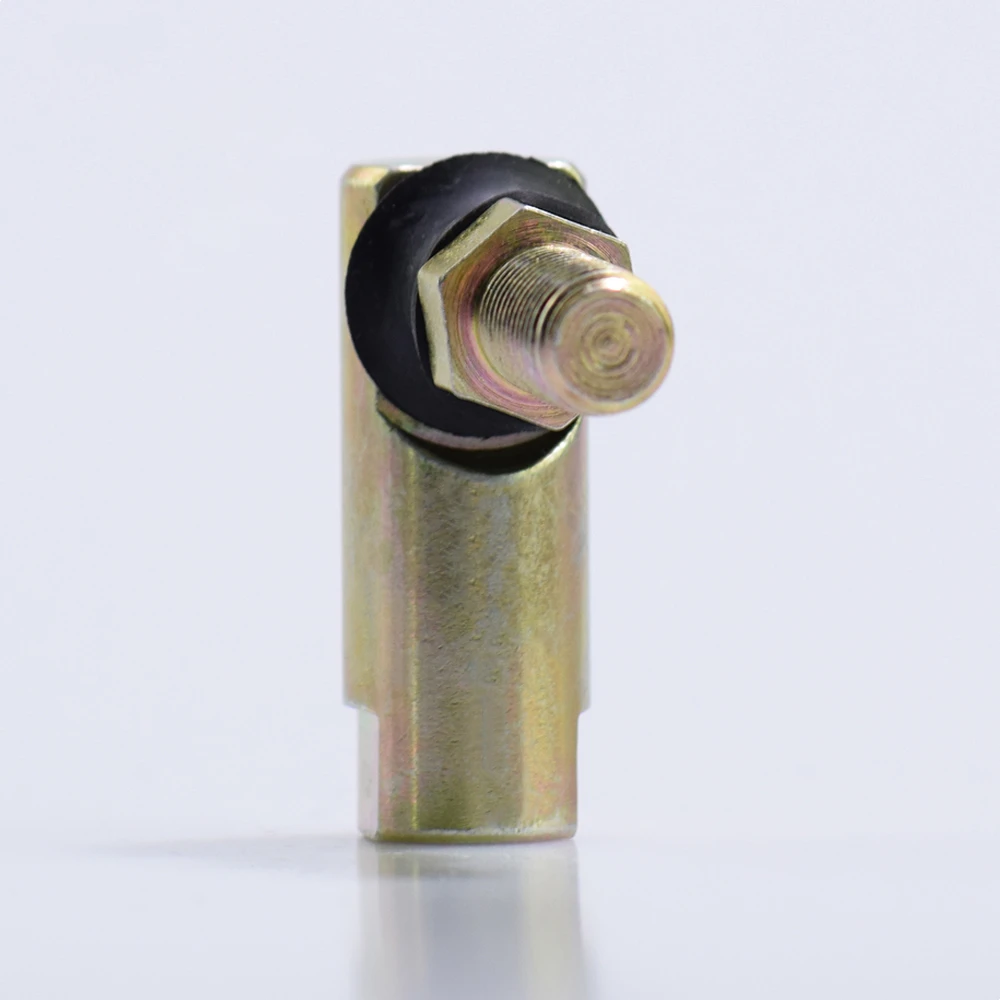

ES250 是一款紧凑型英制球头，配 1/4-28-2B 母螺纹球座及 1/4-28-2A 公螺纹球头销——铆压固定式设计，配橡胶护套壳体。总长 L = 0.438 英寸，球头壳体直径 G = 0.563 英寸，凸缘厚度 F = 0.469 英寸，本体宽度 P = 0.500 英寸，总高 N = 0.969 英寸，本体伸出长度 C = 1.219 英寸。
ES 系列采用碳钢 1045 壳体、碳钢 1045 球头销及橡胶护套壳体。银色或黄色镀锌为 OEM 及替换用途提供耐腐蚀性。适用于紧凑型控制连杆系统、焊接连杆组件、节气门及制动连杆，以及需要母公螺纹连接铆压固定式球头座的 OEM 替换应用。
可选配左旋螺纹版本，加 ‘LH’ 后缀。可应要求提供黄色镀锌。公制对应系列为 CS 系列。
每件产品发货前均经检验
原材料检验
核实材质证明，加工前用光谱仪确认成分。
螺纹通止规检验
全部螺纹部位 100% 通止规检验，尺寸不合格零容忍。
承载能力测试
对每批生产的代表性样品进行静态与动态负荷测试。
尺寸测量
三坐标测量仪（CMM）核实关键尺寸——球径、孔径、螺距和本体长度。
表面检验
目视与触感检查毛刺、划痕、表面裂纹及镀层缺陷。
活动性测试
测量错位角与扭矩，确认衬层性能符合规格要求。
热处理验证
硬度测试确认铬钼钢本体与轴承球的热处理是否达标。
批次文档
从原材料炉号到成品全程可追溯，提供 COC 符合性证明与检验报告。
ES 球头系列 Small Ball Joints 的应用场景
ES 球头系列 系列更多产品
获取 ES 球头系列 系列报价
请提供您的件号、所需数量以及任何特殊材质或包装要求，我们将在 24 小时内回复。
ES 球头系列 常见问题
CS 系列 Small Ball Joint 用于什么场合？
CS 系列用于转向、杠杆控制、连杆组件等需要小型铰接球头连接的紧凑型运动传递节点。
CS 系列使用什么材质？
标准 CS 系列采用碳钢 1020 壳体、碳钢 1045 球头销、弹簧钢卡簧，表面镀锌处理，并可选配防尘盖。
所有 CS 球头接头都配备防尘盖吗？
防尘盖为可选配置。如您的应用需要额外的密封保护，请在询价时确认防尘盖需求。
CS 球头接头是否提供不锈钢版本？
提供。在料号前加 S 前缀即为不锈钢材质版本，具体供货情况以实际生产为准。
能否提供左旋螺纹版本？
可以。在相应 CS 系列料号后加 LH 标识即为左旋螺纹版本。
如何选择正确的 CS 料号？
请对照 CS 尺寸表匹配所需螺纹规格、球径、总长及壳体尺寸。如有安装空间限制，请提供目标尺寸以获取选型协助。
