ROD END / HEIM JOINT

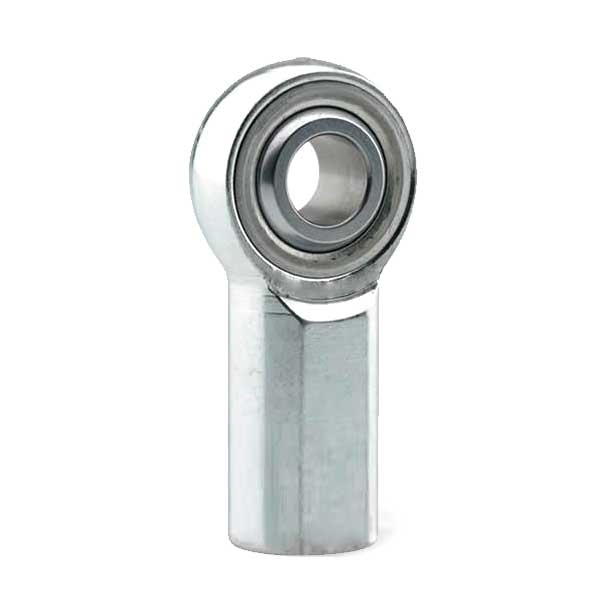

Heavy Duty Female Heim Joint 3-Piece Rod End Bearing
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持
母型 rod end bearing
3-Piece Rod End
Chromoly
Silver Zinc
Alloy Steel 热处理 Race
硬铬电镀 热处理 精密研磨 52100 轴承钢 球头
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
Heavy Duty Female Heim Joint 3-Piece Rod End Bearing 详细介绍
产品： 重载母型 Heim Joint 三件式 Rod End Bearing
本体材质： Chromoly/Carbon Steel/Stainless Steel/Aircraft Aluminum
本体表面处理： Silver Zinc
滚道： Alloy Steel, 热处理
球头: 硬铬电镀 热处理 精密研磨 52100 轴承钢
| JFX(T) ROD END | B | D | W | T | AF | N | CF | a° | STATIC | APPROX | |
| JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 0.312 | 0.250 | 1.062 | 10-32 | 0.562 | 13 | 3,327 | 0.040 |
| JFXR4(T) | JFXL4(T) | 0.2500 | 0.750 | 0.375 | 0.281 | 1.312 | 1/4-28 | 0.750 | 16 | 6,190 | 0.060 |
| JFXR5(T) | JFXL5(T) | 0.3125 | 0.875 | 0.437 | 0.344 | 1.375 | 5/16-24 | 0.750 | 14 | 7,639 | 0.090 |
| JFXR6(T) | JFXL6(T) | 0.3750 | 1.000 | 0.500 | 0.406 | 1.625 | 3/8-24 | 0.937 | 12 | 9,544 | 0.150 |
| JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 0.562 | 0.437 | 1.812 | 7/16-20 | 1.062 | 14 | 10,285 | 0.200 |
| JFXR8(T) | JFXL8(T) | 0.5000 | 1.312 | 0.625 | 0.500 | 2.125 | 1/2-20 | 1.187 | 12 | 15,336 | 0.330 |
| JFXR10(T) | JFXL10(T) | 0.6250 | 1.500 | 0.750 | 0.562 | 2.500 | 5/8-18 | 1.500 | 16 | 17,955 | 0.480 |
| JFXR12(T) | JFXL12(T) | 0.7500 | 1.750 | 0.875 | 0.687 | 2.875 | 3/4-16 | 1.750 | 14 | 28,081 | 0.720 |
| JFXR14(T) | JFXL14(T) | 0.8750 | 2.000 | 0.875 | 0.765 | 3.375 | 7/8-14 | 1.875 | 7 | 45,051 | 1.030 |
| JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1 1/4-12 | 2.125 | 17 | 76,200 | 2.280 |
| JFXR16-1(T) | JFXL16-1(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1-14 | 2.125 | 17 | 76,200 | 2.580 |
| JFXR16-2(T) | JFXL16-2(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.120 | 1-12 | 2.125 | 17 | 76,200 | 2.580 |
定制服务流程：选择相似产品 — 确认 最小起订量 — 发送询盘 — 发送图纸或样品 — 定制生产
选择产品（若您所需产品未在网站展示，请选择相似产品）— 确认所需数量符合我们的 最小起订量 — 发送包含图纸或样品的询盘 — 我们将回复并确认详情 — 向工厂提供详细信息，开始定制生产
热销产品
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
