ROD END / HEIM JOINT
MPM/MPF 精密注塑座圈公制杆端关节轴承
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持

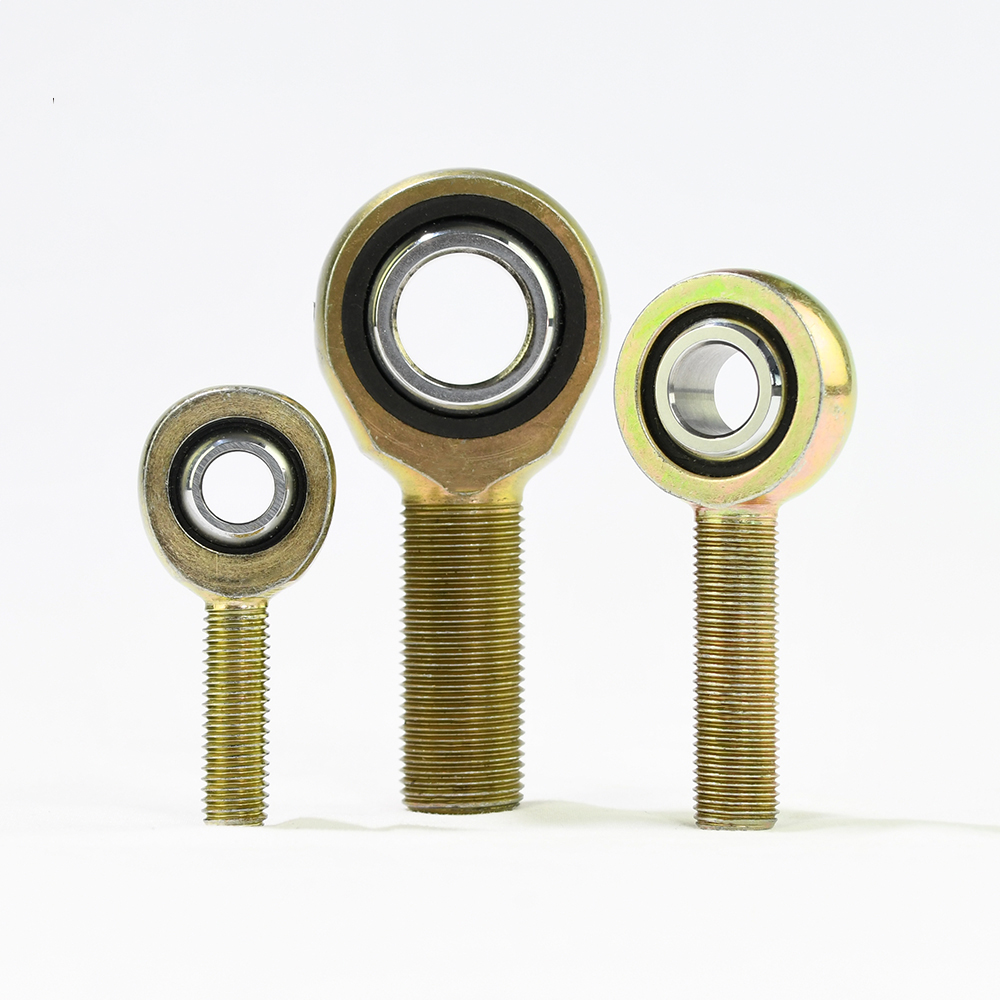

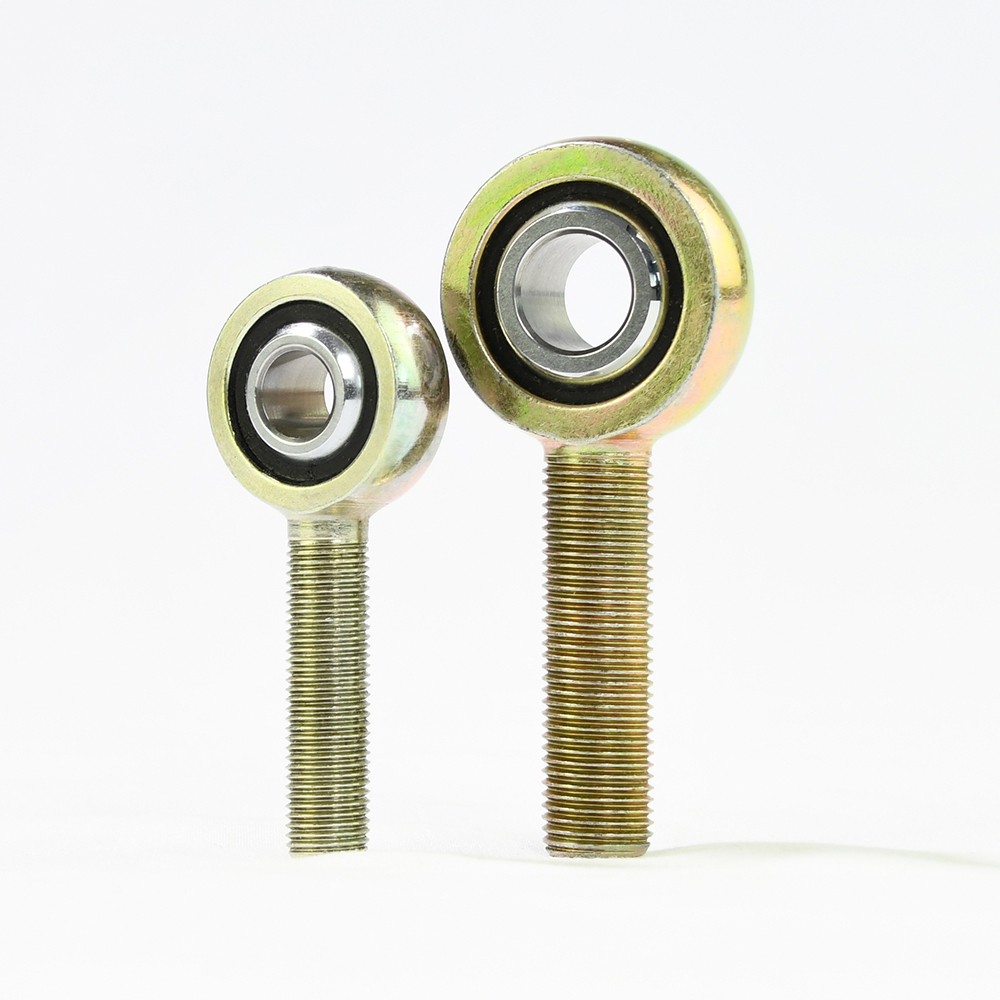

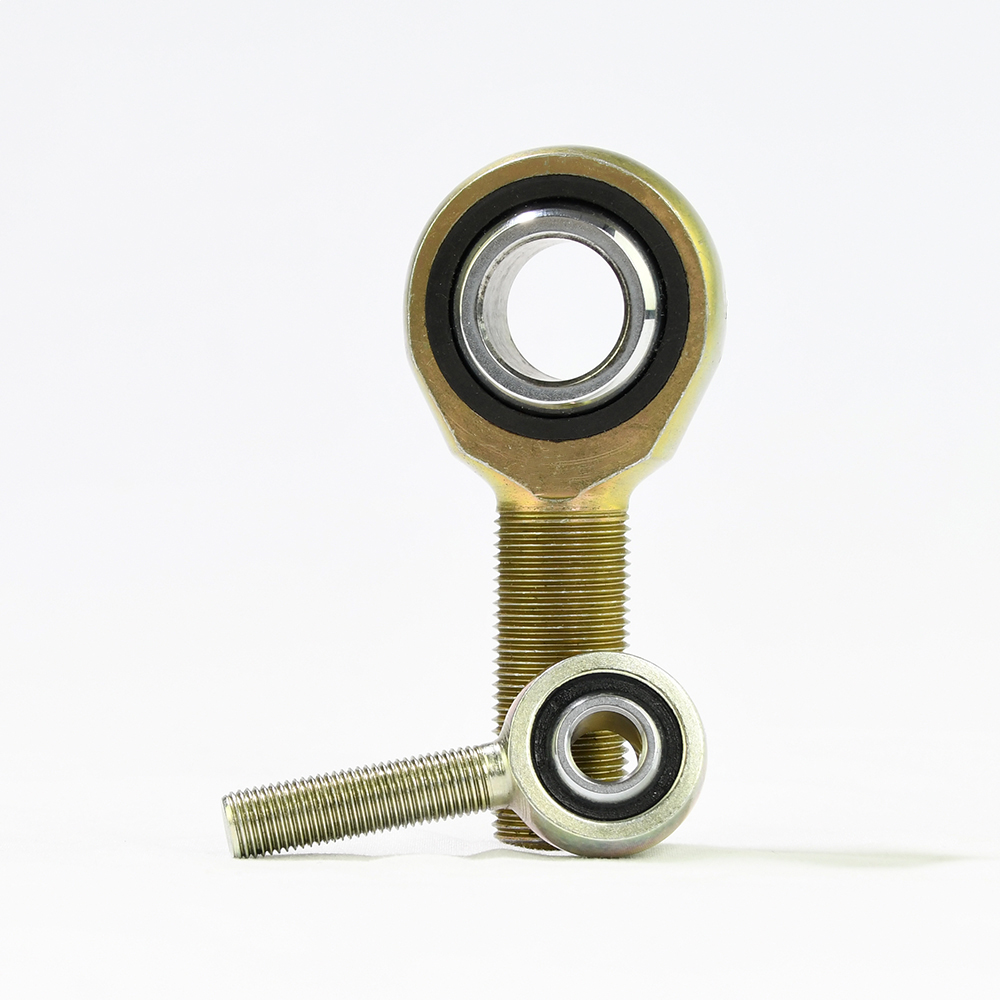

- Precision Rod End, Molded Race, Self-Lubricating
球头:52100 轴承钢, 精密研磨, 热处理, 硬铬电镀
滚道： Injection Molded, Reinforced Nylon with PTFE
Body:4130 铬钼钢, 热处理, 硬铬电镀 类型: 公型/母型
螺纹： 右旋/左旋
Regular 尺寸: 公型 类型 from MPMR5-MPMR20/母型 类型 from MPFR5-MPFR20
Inch 尺寸 and Metric 尺寸 Both 可选
定制选项： 材质/尺寸/Stud Configurations
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
MPM/MPF 精密注塑座圈公制杆端关节轴承 详细介绍
Metric MPM MPF Rod End 详情
| BALL | RACE | BODY | |||||
| 52100 轴承钢 | INJECTION | CARBON STEEL | |||||
| 精密研磨 | MOLDED | YELLOW ZINC PLATED | |||||
| HEAT TREATED | REINFORCED | ||||||
| 硬铬电镀 | 带 PTFE 的尼龙 | ||||||
类型: 公型/母型
螺纹： 右旋/左旋
Regular 尺寸: 公型 类型 from MPMR5-MPMR20/母型 类型 from MPFR5-MPFR20
Inch 尺寸 and Metric 尺寸 Both 可选
定制选项： 材质/尺寸/Stud Configurations
Metric MPM MPF Rod End 尺寸 Chart
尺寸 in MM
| MPM ROD END | B | D | W | T | BALL | AM/AF | N | CM/CF | a° | STATIC | APPROX | |
| RIGHT | LEFT | DIA. | DIA. | WIDTH | WIDTH | DIA. | LENGTH | THREAD | LENGTH | MIS. | RADIAL | WEIGHT |
| HAND | HAND | 0.065 | 0.038 | 0.12 | REF. | REF. | 0.4 | METRIC | 1 | ANGLE | LOAD | (GRAMS) |
| PART NO. | PART NO. | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | REF. | NEWTONS | |||
| MPMR-5M | MPML-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPMR-6M | MPML-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPMR-8M | MPML-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPMR-10M | MPML-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPMR-12M | MPML-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPMR-14M | MPML-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPMR-16M | MPML-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPMR-20M | MPML-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
| MPF ROD END | B | D | W | T | BALL | AM/AF | N | CM/CF | a° | STATIC | APPROX | |
| MPFR-5M | MPFL-5M | 5 | 18 | 8 | 6.00 | 11.10 | 33 | M5 X0.8 | 20 | 13 | 5,000 | 17 |
| MPFR-6M | MPFL-6M | 6 | 20 | 9 | 6.75 | 12.70 | 36 | M6 X 1.0 | 22 | 13 | 7,000 | 25 |
| MPFR-8M | MPFL-8M | 8 | 24 | 12 | 9.00 | 15.90 | 42 | M8 X 1.25 | 25 | 13 | 9,500 | 43 |
| MPFR-10M | MPFL-10M | 10 | 28 | 14 | 10.50 | 19.10 | 48 | M10 X 1.5 | 29 | 13 | 14,500 | 73 |
| MPFR-12M | MPFL-12M | 12 | 32 | 16 | 12.00 | 22.20 | 54 | M12 X 1.75 | 33 | 13 | 19,000 | 110 |
| MPFR-14M | MPFL-14M | 14 | 36 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | 15 | 20,500 | 160 |
| MPFR-16M | MPFL-16M | 16 | 42 | 21 | 15.00 | 28.60 | 66 | M16 X 2.0 | 40 | 15 | 21,500 | 210 |
| MPFR-20M | MPFL-20M | 20 | 50 | 25 | 18.00 | 34.90 | 78 | M20 X 1.5 | 47 | 15 | 36,000 | 380 |
定制服务流程：选择相似产品 — 确认 最小起订量 — 发送询盘 — 发送图纸或样品 — 定制生产
选择产品（若您所需产品未在网站展示，请选择相似产品）— 确认所需数量符合我们的 最小起订量 — 发送包含图纸或样品的询盘 — 我们将回复并确认详情 — 向工厂提供详细信息，开始定制生产
热销产品
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
