ROD END / HEIM JOINT
MXM MXF Metric Rod Ends M5 M8 M10 M12 M16 M48
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持
- 类型: 公型/母型螺纹： 右旋/左旋Regular 尺寸: 公型 and 母型 类型 from MXMR5-MXMR50 and MXFR5-MXFR30Inch 尺寸 and Metric 尺寸 Both 可选定制选项： 材质/尺寸/Stud Configurations
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
MXM MXF Metric Rod Ends M5 M8 M10 M12 M16 M48 详细介绍
产品： MXM MXF Metric Rod Ends M5 M8 M10 M12 M16 M48

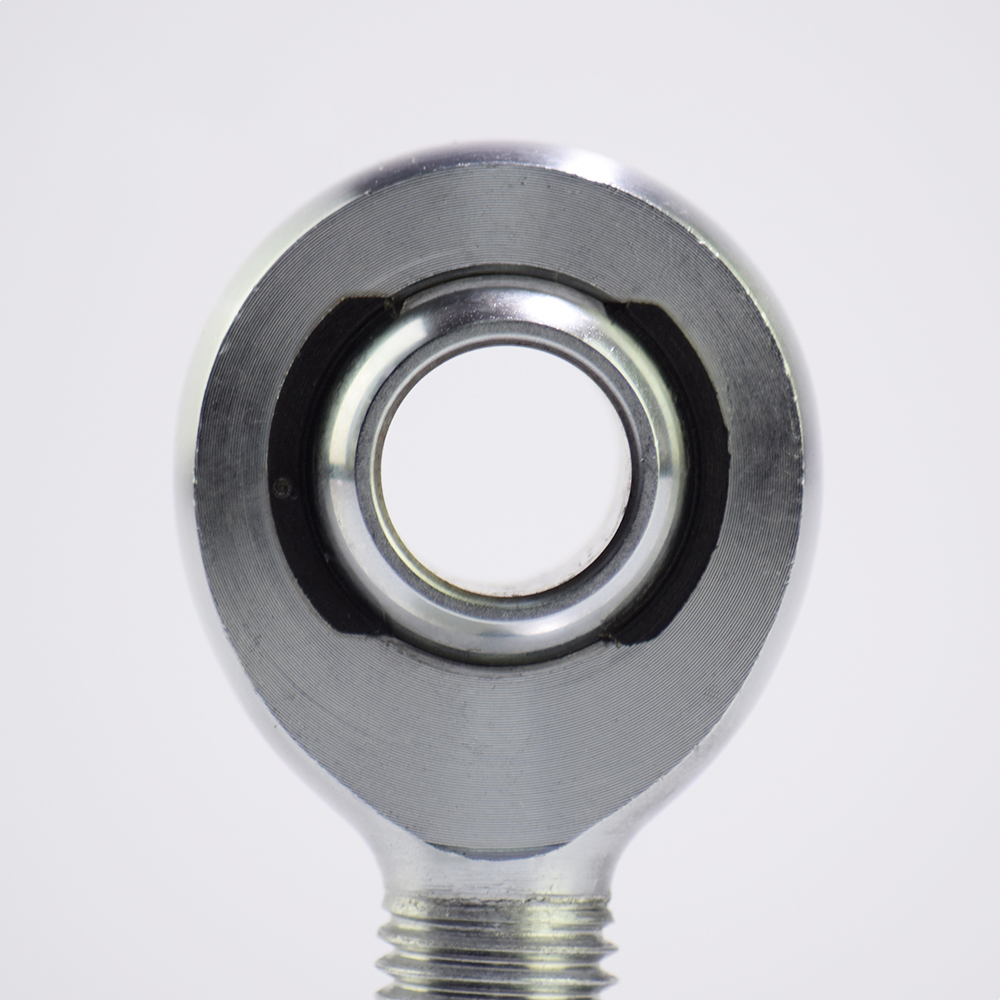

| BALL | RACE | BODY | |||||
| 52100 轴承钢 | INJECTION | 4130 铬钼钢 | |||||
| 精密研磨 | MOLDED | HEAT TREATED | |||||
| HEAT TREATED | REINFORCED | 硬铬电镀 | |||||
| 硬铬电镀 | NYLON with PTFE | ||||||
类型: 公型/母型
螺纹： 右旋/左旋
Regular 尺寸: 公型 and 母型 类型 from MXMR5-MXMR50 and MXFR5-MXFR30
Inch 尺寸 and Metric 尺寸 Both 可选
定制选项： 材质/尺寸/Stud Configurations
MXM and MXF Metric Rod End 尺寸 Chart
尺寸 in MM
| MXM ROD END | B | D | W | T | AM | N | CM | a° | STATIC | APPROX | ||
| RIGHT | LEFT | DIA. | DIA. | WIDTH | WIDTH | LENGTH | THREAD | LENGTH | MIS. | RADIAL | WEIGHT | |
| HAND | HAND | 0.065 | 0.038 | 0.12 | REF. | 0.4 | METRIC | 1 | ANGLE | LOAD | (GRAMS) | |
| PART NO. | PART NO. | -0.012 | -0.038 | -0.12 | -0.4 | MALE | -1 | REF. | KN | |||
| MXMR5 | MXML5 | 5 | 18 | 8 | 6 | 33 | M5 X 0.8 | 19 | 24 | 7.8 | ||
| MXMR6 | MXML6 | 6 | 20 | 9 | 6.75 | 36 | M6 X 1.0 | 21 | 24 | 11.2 | 20 | |
| MXMR8 | MXML8 | 8 | 24 | 12 | 9 | 42 | M8 X 1.25 | 25 | 26 | 19.5 | 30 | |
| MXMR10 | MXML10 | 10 | 28 | 14 | 10.5 | 48 | M10 X 1.5 | 28 | 24 | 31.7 | 60 | |
| MXMR10X1.25 | MXML10X1.25 | 10 | 28 | 14 | 10.5 | 48 | M10 X 1.25 | 28 | 24 | 31.7 | 60 | |
| MXMR12 | MXML12 | 12 | 32 | 16 | 12 | 54 | M12 X 1.75 | 32 | 24 | 48.8 | 80 | |
| MXMR12X1.25 | MXML12X1.25 | 12 | 32 | 16 | 12 | 54 | M12 X 1.25 | 32 | 24 | 48.8 | 80 | |
| MXMR12X1.5 | MXML12X1.5 | 12 | 32 | 16 | 12 | 54 | M12 X 1.5 | 32 | 24 | 48.8 | 80 | |
| MXMR14 | MXML14 | 14 | 36 | 19 | 13.5 | 60 | M14 X 2.0 | 36 | 30 | 65.8 | 129 | |
| MXMR14X1.5 | MXML14X1.5 | 14 | 36 | 19 | 13.5 | 60 | M14 X 1.5 | 36 | 30 | 65.8 | 129 | |
| MXMR16 | MXML16 | 16 | 42 | 21 | 15 | 66 | M16 X 2.0 | 37 | 28 | 80 | 200 | |
| MXMR16X1.5 | MXML16X1.5 | 16 | 42 | 21 | 15 | 66 | M16 X 1.5 | 37 | 28 | 80 | 200 | |
| MXMR18 | MXML18 | 18 | 46 | 23 | 16.5 | 72 | M18 X 1.5 | 41 | 32 | 95 | 280 | |
| MXMR20 | MXML20 | 20 | 50 | 25 | 18 | 78 | M20 X 1.5 | 45 | 26 | 107 | 340 | |
| MXMR22 | MXML22 | 22 | 54 | 28 | 20 | 84 | M22 X 1.5 | 48 | 28 | 143 | 280 | |
| MXMR25 | MXML20 | 25 | 60 | 31 | 22 | 94 | M24 X 2.0 | 55 | 28 | 153 | 340 | |
| MXMR30 | MXML20 | 30 | 70 | 37 | 25 | 110 | M30 X 2.0 | 66 | 32 | 195 | 340 | |
| MXMR35 | MXML35 | 35 | 80 | 43 | 28 | 140 | M36 x 2.00 | 85 | 32 | |||
| MXMR40 | MXML40 | 40 | 90 | 49 | 33 | 150 | M42 x 2.00 | 90 | 34 | |||
| MXMR50 | MXML50 | 50 | 116 | 60 | 45 | 185 | M48 x 2.00 | 105 | 24 | |||

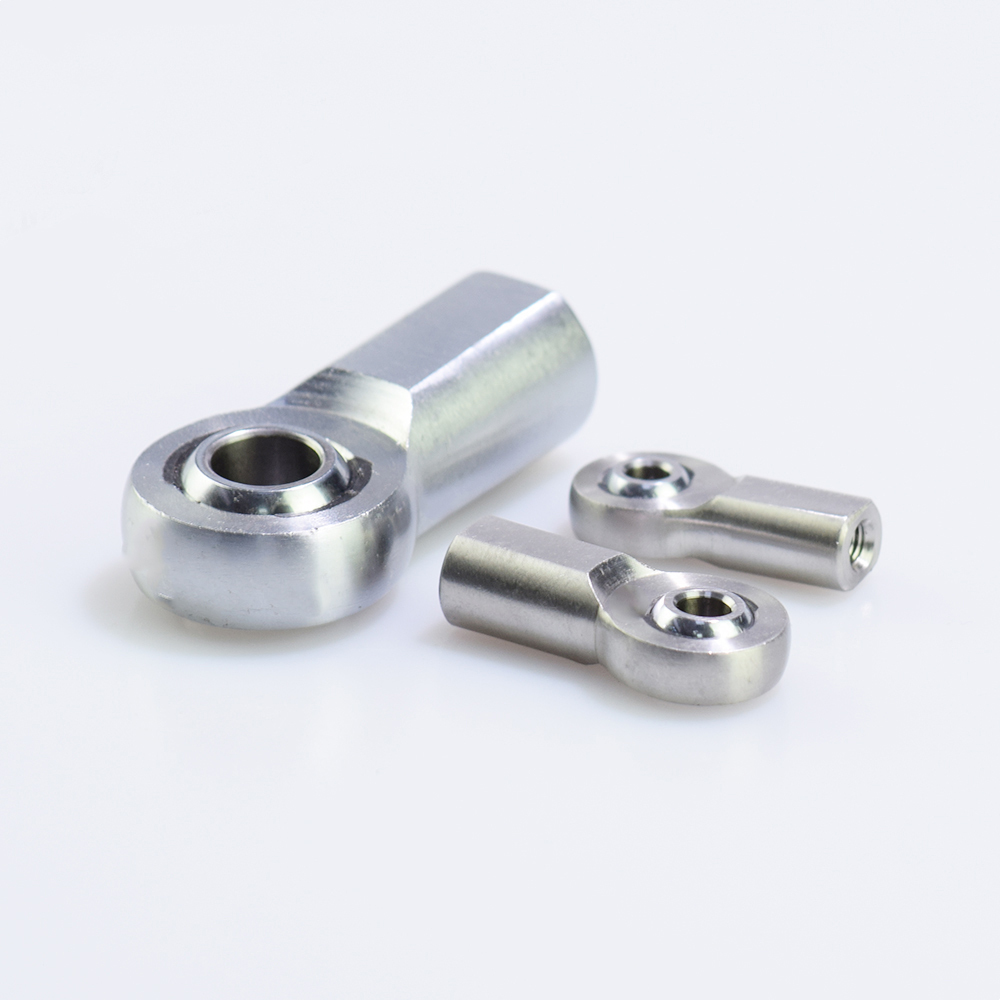

| MXF ROD END | B | D | W | T | AF | N | CF | a° | STATIC | APPROX | ||
| MXFR5 | MXFL5 | 5 | 18 | 8 | 6 | 27 | M5 X 0.8 | 8 | 24 | 19.5 | ||
| MXFR6 | MXFL6 | 6 | 20 | 9 | 6.75 | 30 | M6 X 1.0 | 9 | 24 | 21.2 | 20 | |
| MXFR8 | MXFL8 | 8 | 24 | 12 | 9 | 36 | M8 X 1.25 | 12 | 26 | 29.2 | 30 | |
| MXFR10 | MXFL10 | 10 | 28 | 14 | 10.5 | 43 | M10 X 1.5 | 15 | 24 | 48.8 | 60 | |
| MXFR10X1.25 | MXFL10X1.25 | 10 | 28 | 14 | 10.5 | 43 | M10 X 1.25 | 15 | 24 | 48.8 | 60 | |
| MXFR12 | MXFL12 | 12 | 32 | 16 | 12 | 50 | M12 X 1.75 | 18 | 24 | 58.5 | 80 | |
| MXFR12X1.25 | MXFL12X1.25 | 12 | 32 | 16 | 12 | 50 | M12 X 1.25 | 18 | 24 | 58.5 | 80 | |
| MXFR12X1.5 | MXFL12X1.5 | 12 | 32 | 16 | 12 | 50 | M12 X 1.5 | 18 | 24 | 58.5 | 80 | |
| MXFR14 | MXFL14 | 14 | 36 | 19 | 13.5 | 57 | M14 X 2.0 | 21 | 30 | 68.3 | 129 | |
| MXFR14X1.5 | MXFL14X1.5 | 14 | 36 | 19 | 13.5 | 57 | M14 X 1.5 | 21 | 30 | 68.3 | 129 | |
| MXFR16 | MXFL16 | 16 | 42 | 21 | 15 | 64 | M16 X 2.0 | 24 | 28 | 80 | 200 | |
| MXFR16X1.5 | MXFL16X1.5 | 16 | 42 | 21 | 15 | 64 | M16 X 1.5 | 24 | 28 | 80 | 200 | |
| MXFR18 | MXFL18 | 18 | 46 | 23 | 16.5 | 71 | M18 X 1.5 | 27 | 32 | 95 | 280 | |
| MXFR20 | MXFL20 | 20 | 50 | 25 | 18 | 77 | M20 X 1.5 | 30 | 26 | 107 | 340 | |
| MXFR22 | MXFL22 | 22 | 54 | 28 | 20 | 84 | M22 X 1.5 | 33 | 28 | 143 | 280 | |
| MXFR25 | MXFL25 | 25 | 60 | 31 | 22 | 94 | M24 X 2.0 | 36 | 28 | 153 | 340 | |
| MXFR30 | MXFL30 | 30 | 70 | 37 | 25 | 110 | M30 X 2.0 | 45 | 32 | 195 | 340 | |
定制服务流程：选择相似产品 — 确认 最小起订量 — 发送询盘 — 发送图纸或样品 — 定制生产
选择产品（若您所需产品未在网站展示，请选择相似产品）— 确认所需数量符合我们的 最小起订量 — 发送包含图纸或样品的询盘 — 我们将回复并确认详情 — 向工厂提供详细信息，开始定制生产
热销产品
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
