ROD END / HEIM JOINT

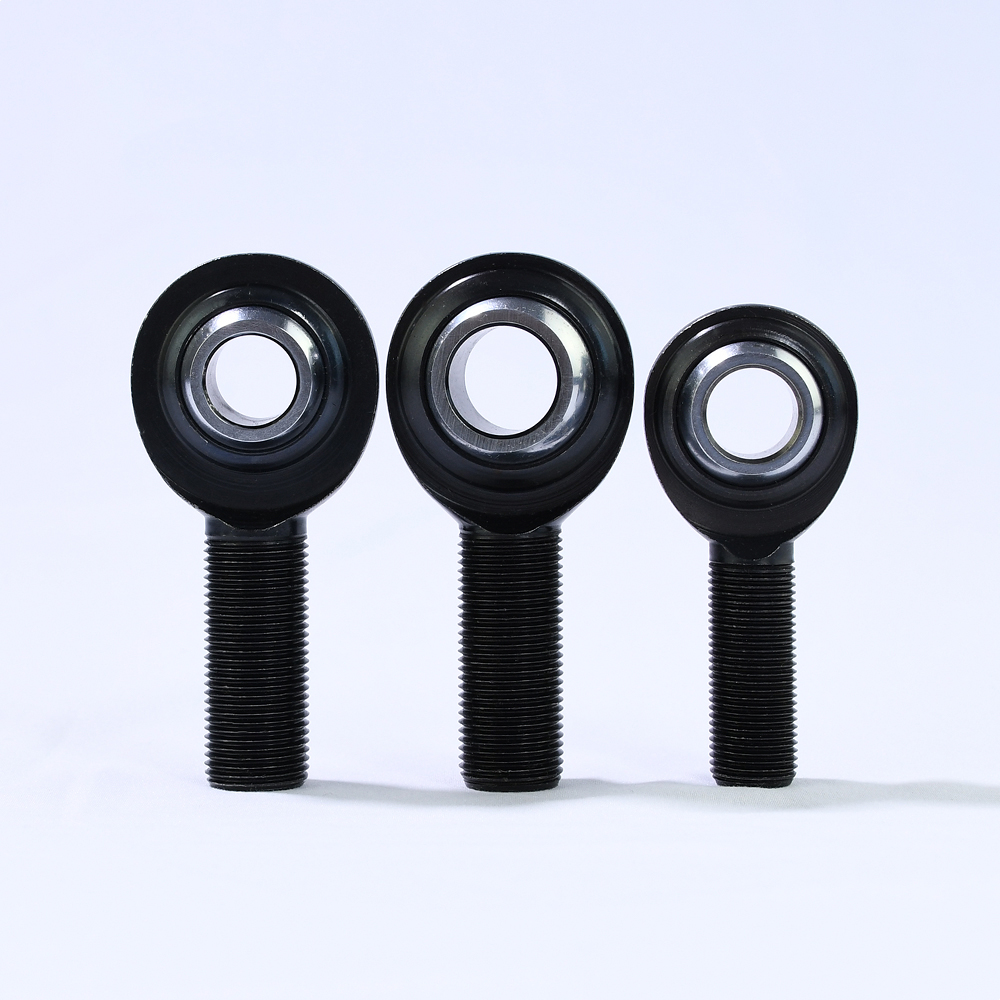

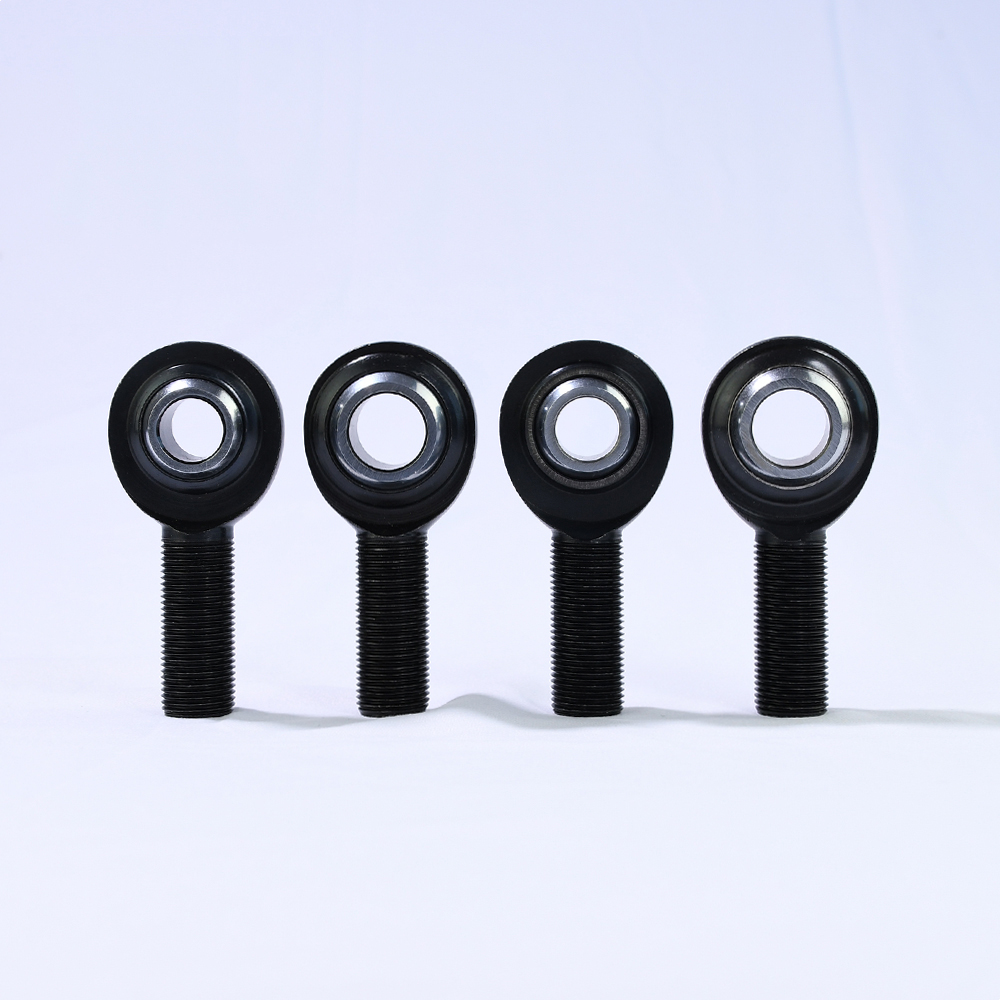

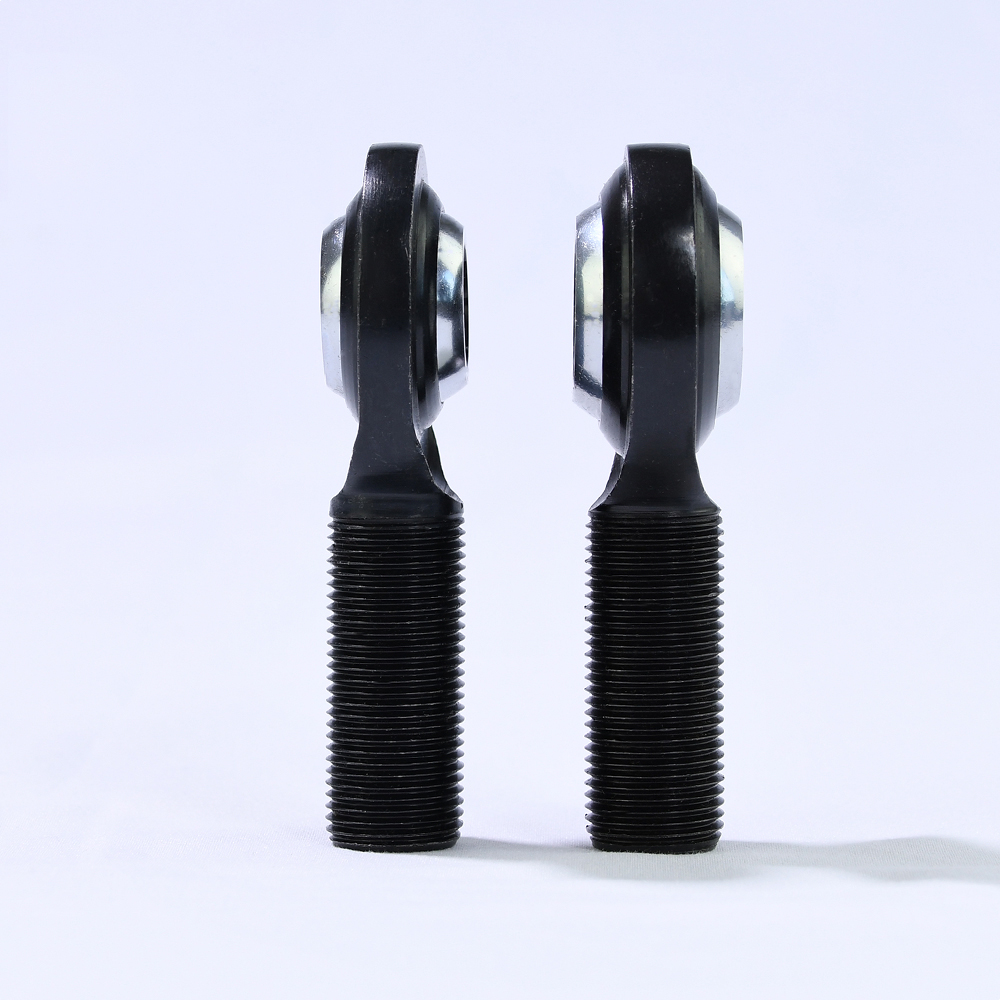

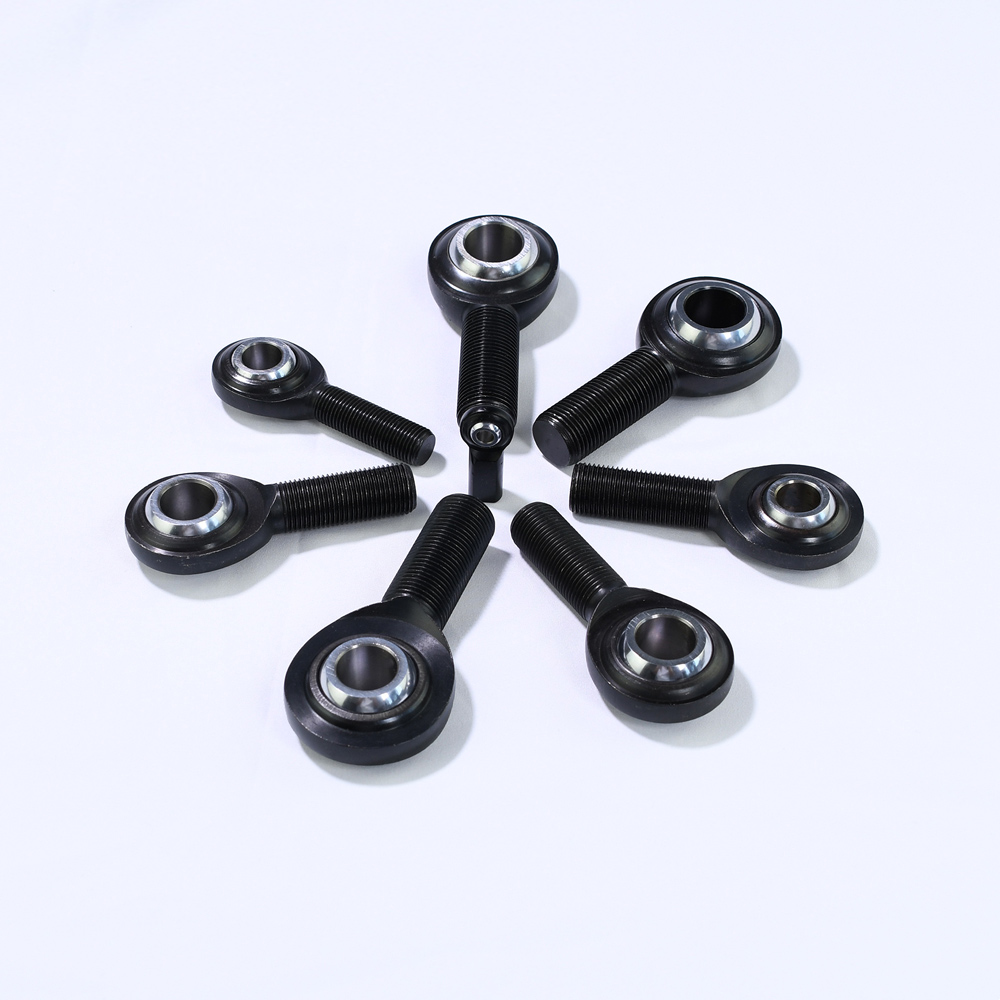

Oxide Coated PCM Heim Joint Chrome Moly Housing Spherical Rod Ends
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持
- 2-Piece, 4130 铬钼钢, Black Oxide, Teflon Lined
球头: 52100 轴承钢, 精密研磨, 热处理, 硬铬电镀
Body: 4130 铬钼钢, 热处理, 黑色氧化物处理, PTFE Lined Optional 类型: 公型/母型
螺纹： 右旋/左旋
Regular 尺寸: 公型 类型 from PCM6T-PCM12T
All 尺寸 in Inch
定制选项： 材质/尺寸/Stud Configurations
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
Oxide Coated PCM Heim Joint Chrome Moly Housing Spherical Rod Ends 详细介绍
产品： Oxide Coated Chrome Moly Housing Spherical Rod Ends
| BALL | BODY | ||||||
| 52100 轴承钢 | 4130 铬钼钢 | ||||||
| 精密研磨 | HEAT TREATED | ||||||
| HEAT TREATED | 黑色氧化物处理 | ||||||
| 硬铬电镀 | PTFE LINED OPTIONAL | ||||||
类型:公型/母型
螺纹：右旋/左旋
Regular 尺寸: 公型 类型 from PCM6T-PCM12T
All 尺寸 in Inch
定制选项：材质/尺寸/Stud Configurations
PCM Rod End 尺寸 Chart
| PCM(-T) ROD END | B | D | W | T | AM | N | CM | a° | STATIC | APPROX | |
| RIGHT | LEFT | DIA. | DIA. | WIDTH | REF. | LENGTH | THREAD | LENGTH | MIS. | RADIAL | WEIGHT |
| HAND | HAND | +0.0025 | +0.010 | +0.005 | +0.015 | UNF | +0.062 | ANGLE | LOAD | (LBS) | |
| PART NO. | PART NO. | -0.0005 | -0.010 | -0.005 | -0.015 | 3A | -0.031 | REF. | (LBS) | ||
| PCMR8(T) | PCML8(T) | 0.5000 | 1.312 | 0.625 | 0.453 | 2.438 | 1/2-20 | 1.500 | 20 | 17,000 | 0.24 |
| PCMR8-10(T) | PCML8-10(T) | 0.5000 | 1.500 | 0.750 | 0.453 | 2.625 | 5/8-18 | 1.625 | 26 | 18,000 | 0.30 |
| PCMR10(T) | PCML10(T) | 0.6250 | 1.500 | 0.750 | 0.484 | 2.625 | 5/8-18 | 1.625 | 26 | 18,000 | 0.36 |
| PCMR8-12(T) | PCML8-12(T) | 0.5000 | 1.750 | 0.875 | 0.453 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
| PCMR10-12(T) | PCML10-12(T) | 0.6250 | 1.750 | 0.875 | 0.484 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
| PCMR12(T) | PCML12(T) | 0.7500 | 1.750 | 0.875 | 0.593 | 2.875 | 3/4-16 | 1.750 | 24 | 25,000 | 0.57 |
定制服务流程：选择相似产品 — 确认 最小起订量 — 发送询盘 — 发送图纸或样品 — 定制生产
选择产品（若您所需产品未在网站展示，请选择相似产品）— 确认所需数量符合我们的 最小起订量 — 发送包含图纸或样品的询盘 — 我们将回复并确认详情 — 向工厂提供详细信息，开始定制生产
热销产品
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
