ROD END / HEIM JOINT

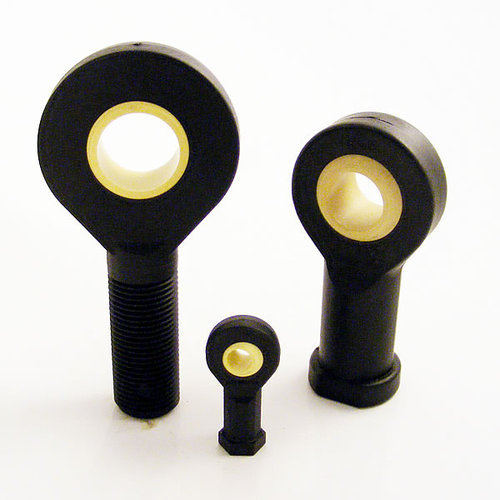

Plastic Rod Ends Male and Female
✓ ISO 9001 认证
✓ SGS 验证
✓ 26+ 年工厂经验
✓ OEM / ODM 支持
- We are an Experienced 制造商, Various High Quality Rod Ends for Different 应用场景.
⚡ 通常 24 小时内回复
MOQ：50 件 / 型号
交期：7–15 天
样品：免费（运费除外）
付款方式：T/T · PayPal · L/C
产品概述
Plastic Rod Ends Male and Female 详细介绍
Plastic Rod End 公型 and 母型 详情
螺纹： 公型/母型, 右旋/左旋
| BALL | BODY | ||||
| 52100 轴承钢 | FIBRE-REINFORCED POLYMER | ||||
| 精密研磨 | SELF-LUBRICATING | ||||
| HEAT TREATED | |||||
| 硬铬电镀 |
Plastic Rod End 尺寸 Chart (SL Series)
尺寸 in MM
| RIGHT | LEFT | B | D | W | T | AF | N | CF | a° | STATIC | WEIGHT |
| HAND | HAND | (g) | |||||||||
| SL-R-02 | SL-L-02 | 2 | 9 | 4 | 3 | 12.5 | M2 | 6 | 15 | 200 | 1.8 |
| SL-R-03 | SL-L-03 | 3 | 13 | 6 | 4.5 | 18.5 | M3 | 8 | 14 | 800 | 2.46 |
| SL-R-05M4 | SL-L-05M4 | 5 | 18 | 8 | 6 | 27 | M4 | 10 | 13 | 1000 | 3.64 |
| SL-R-05 | SL-L-05 | 5 | 18 | 8 | 6 | 27 | M5 | 10 | 13 | 1000 | 3.52 |
| SL-R-06 | SL-L-06 | 6 | 20 | 9 | 7 | 30 | M6 | 12 | 11 | 1400 | 5.03 |
| SL-R-10 | SL-L-10 | 10 | 30 | 14 | 10.5 | 43 | M10 | 20 | 13 | 3100 | 15.68 |
| SL-R-10 F | SL-L-10 F | 10 | 30 | 14 | 10.5 | 43 | M10X1.25 | 20 | 13 | 3100 | 15.68 |
| SL-R-12 | SL-L-12 | 12 | 34 | 16 | 12 | 50 | M12 | 22 | 13 | 3600 | 23.75 |
| SL-R-12 F | SL-L-12 F | 12 | 34 | 16 | 12 | 50 | M12x1.25 | 22 | 13 | 3600 | 23.75 |
| SL-R-14 | SL-L-14 | 14 | 38 | 19 | 13.5 | 57 | M14 | 25 | 16 | 4000 | 33.06 |
| SL-R-16 | SL-L-16 | 16 | 42 | 21 | 15 | 64 | M16 | 28 | 15 | 4200 | 41.76 |
| SL-R-16 F | SL-L-16 F | 16 | 42 | 21 | 15 | 64 | M16X1.5 | 28 | 15 | 4200 | 41.76 |
| SL-R-18 | SL-L-18 | 18 | 46 | 23 | 16.5 | 71 | M18X1.5 | 32 | 15 | 4600 | 58.92 |
| SL-R-20 | SL-L-20 | 20 | 50 | 25 | 18 | 77 | M20 | 33 | 14 | 5400 | 78.1 |
| SL-R-20 M20 | SL-L-20 M20 | 20 | 50 | 25 | 18 | 77 | M20x1.5 | 33 | 14 | 5400 | 76.95 |
| SL-R-22 | SL-L-22 | 22 | 56 | 28 | 20 | 84 | M22X1.5 | 37 | 15 | 7000 | 102.3 |
| SL-R-30 | SL-L-30 | 30 | 70 | 37 | 25 | 110 | M30x2.0 | 51 | 15 | 10500 | 197.5 |
定制服务流程：选择相似产品 — 确认 最小起订量 — 发送询盘 — 发送图纸或样品 — 定制生产
选择产品（若您所需产品未在网站展示，请选择相似产品）— 确认所需数量符合我们的 最小起订量 — 发送包含图纸或样品的询盘 — 我们将回复并确认详情 — 向工厂提供详细信息，开始定制生产
热销产品
质量控制
每件产品出厂前均经检验
原材料检验
加工与组装前核实材质证明。
尺寸检测
关键尺寸按图纸或样品要求进行核对。
表面检验
目视检验确认表面处理质量、去毛刺情况及装配洁净度。
批次文档
可应要求提供检验报告及生产追溯记录。
