ROD END / HEIM JOINT

SYZ Machine Chromoly XMR XML Rod Ends Rótulas Heim Joints

Name: SYZ Machine Chromoly XMR XML Rod Ends Rótulas Heim Joints
Availability: InStock

✓ ISO 9001 认证

✓ SGS 验证

✓ 26+ 年工厂经验

✓ OEM / ODM 支持

产品名称：XM XF Rod Ends

螺纹：左右旋均可；公型及母型

包装详情：独立塑料袋包装，带螺纹保护套，装入纸箱。

品牌名称：SYZ Machine

产地：中国制造

获取报价 →

⚡ 通常 24 小时内回复

MOQ：50 件 / 型号

交期：7–15 天

样品：免费（运费除外）

付款方式：T/T · PayPal · L/C

产品概述

SYZ Machine Chromoly XMR XML Rod Ends Rótulas Heim Joints 详细介绍

SYZ Machine 铬钼钢 XMR XML Rod Ends（Rótulas）Heim Joints

重载铬钼钢 rose joint
左旋螺纹及右旋螺纹均有现货
可选配套五金件包括锁紧螺母、六角管接头、锥形管接头、高错位角垫片及 DOM 管材。
提供全尺寸规格

Heim Joint 详情：
本体：4130 铬钼钢，热处理，硬铬电镀
钢球：52100 轴承钢
外圈：尼龙配 PTFE
适用于低负荷应用，如转向轴、轻型稳定杆或悬挂端。

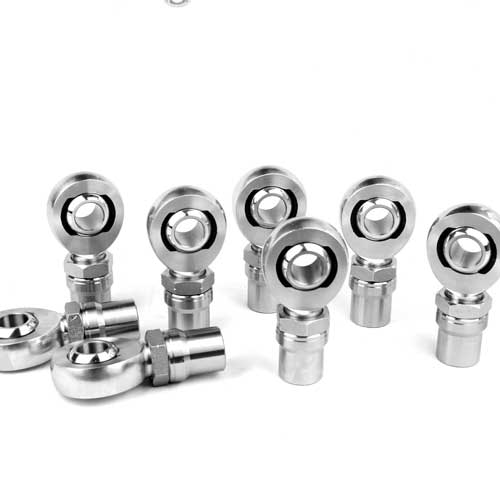

XMR XML Rod Ends Heim Joints

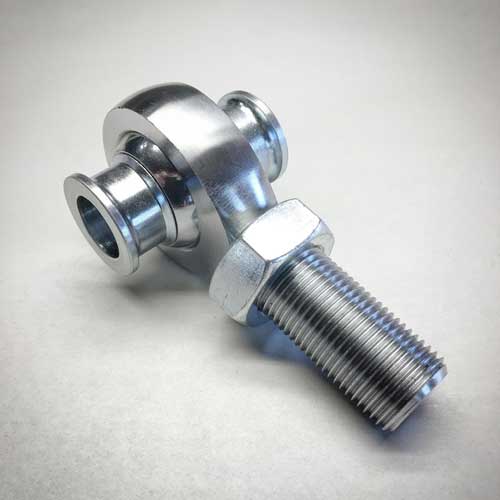

XMR XML Rotula Heim Joints XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula

XMR XML Rod Ends 尺寸表

XM ROD END		B	D	W	T	球径	AM	N	CM	a°	静态	约
右旋	左旋	直径	直径	宽度	宽度	直径	长度	螺纹	长度	错位	径向	重量
旋向	旋向	0.0025	0.01	0.005	参考	参考	0.015	UNF	0.062	角度	载荷	(磅)
型号	型号	-0.0005	-0.01	-0.005			-0.015	3A	-0.031	参考	(磅)
XMR3	XML3	0.1900	0.625	0.312	0.250	0.437	1.250	10-32	0.750	13	2,851	0.03
XMR3-4	XML3-4	0.1900	0.750	0.312	0.250	0.437	1.562	1/4-28	1.000	10	5,260	0.04
XMR4	XML4	0.2500	0.750	0.375	0.281	0.500	1.562	1/4-28	1.000	16	5,260	0.04
XMR4-5	XML4-5	0.2500	0.875	0.375	0.281	0.500	1.875	5/16-24	1.250	13	8,452	0.07
XMR5	XML5	0.3125	0.875	0.437	0.344	0.625	1.875	5/16-24	1.250	14	7,639	0.07
XMR5-6	XML5-6	0.3125	1.000	0.437	0.344	0.625	1.938	3/8-24	1.250	12	12,978	0.11
XMR6	XML6	0.3725	1.000	0.500	0.406	0.719	1.938	3/8-24	1.250	12	9,544	0.11
XMR6-7	XML6-7	0.3725	1.125	0.500	0.406	0.719	2.125	7/16-20	1.375	10	17,508	0.15
XMR7	XML7	0.4375	1.125	0.562	0.437	0.812	2.125	7/16-20	1.375	14	10,285	0.15
XMR7-8	XML7-8	0.4375	1.312	0.562	0.437	0.812	2.438	1/2-20	1.500	12	23,452	0.24
XMR8	XML8	0.5000	1.312	0.625	0.500	0.937	2.438	1/2-20	1.500	12	16,238	0.24
XMR8-10	XML8-10	0.5000	1.500	0.625	0.500	0.937	2.625	5/8-18	1.625	10	31,390	0.36
XMR8-12	XML8-12	0.5000	1.750	0.625	0.562	1.125	2.875	3/4-16	1.750	16	40,572	0.42
XMR10	XML10	0.6250	1.500	0.750	0.562	1.125	2.625	5/8-18	1.625	16	17,955	0.36
XMR10-12	XML10-12	0.6250	1.750	0.750	0.562	1.125	2.875	3/4-16	1.750	13	40,572	0.57
XMR12	XML12	0.7500	1.750	0.875	0.687	1.312	2.875	3/4-16	1.750	14	28,081	0.57
XMR12-14	XML12-14	0.7500	2.000	0.875	0.687	1.312	3.375	7/8-14	1.875	12	55,692	0.88
XMR14	XML14	0.8750	2.000	0.875	0.765	1.375	3.375	7/8-14	2.000	7	45,051	0.88
XMR16	XML16	1.0000	2.750	1.375	1.015	1.875	4.125	1 1/4-12	2.125	17	76,200	2.41
XMR16-1	XML16-1	1.0000	2.750	1.375	1.015	1.875	4.125	1-14	2.125	17	76,200	2.13
XMR16-2	XML16-2	1.0000	2.750	1.375	1.015	1.875	4.125	1-12	2.125	17	76,200	2.13

XF ROD END		B	D	W	T	BALL	AF	N	CF	a°	STATIC	APPROX
XFR3	XFL3	0.1900	0.625	0.312	0.250	0.437	1.062	10-32	0.562	13	3,733	0.04
XFR4	XFL4	0.2500	0.750	0.375	0.281	0.500	1.312	1/4-28	0.750	16	6,190	0.06
XFR5	XFL5	0.3125	0.875	0.437	0.344	0.625	1.375	5/16-24	0.750	14	7,639	0.09
XFR6	XFL6	0.3750	1.000	0.500	0.406	0.719	1.625	3/8-24	0.937	12	9,544	0.14
XFR7	XFL7	0.4375	1.125	0.562	0.437	0.812	1.812	7/16-20	1.062	14	10,285	0.19
XFR8	XFL8	0.5000	1.312	0.625	0.500	0.937	2.125	1/2-20	1.187	12	15,336	0.31
XFR10	XFL10	0.6250	1.500	0.750	0.562	1.125	2.500	5/8-18	1.500	16	17,955	0.45
XFR12	XFL12	0.7500	1.750	0.875	0.687	1.312	2.875	3/4-16	1.750	14	28,081	0.69
XFR16	XFL16	1.0000	2.750	1.375	1.015	1.875	4.125	1 1/4-12	2.125	17	76,200	2.11
