QD 系列 — 英制小型 Ball Joint
QD 系列
快拆式 Ball Joint
快拆式结构 · 不锈钢弹簧 · 镀锌碳钢构造 · 可选铝合金
5
可选尺寸规格
4
产品图视角数
完整规格范围
按规格搜索

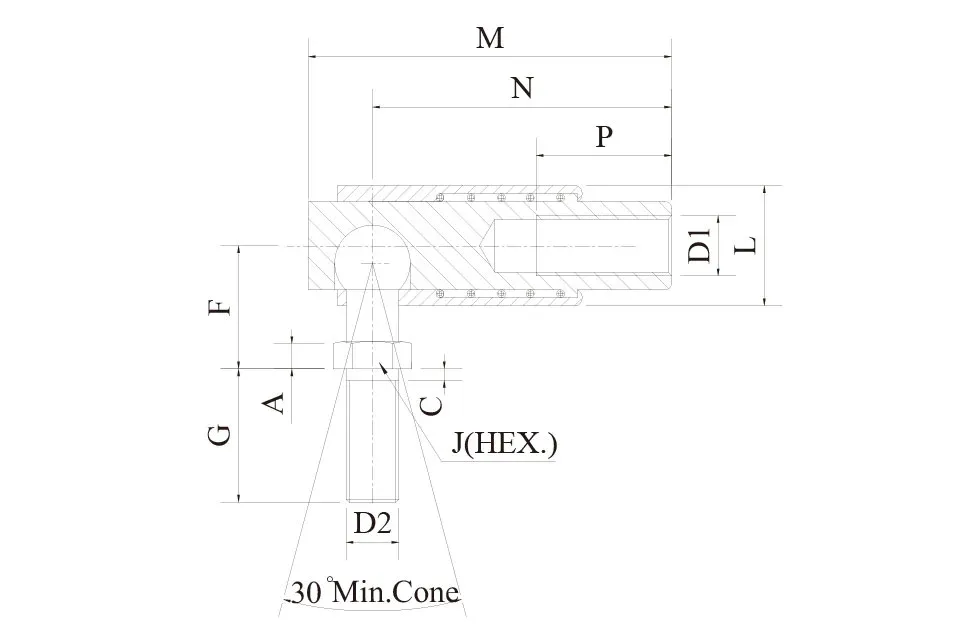

| 料号 | D1 | D2 | A | C | F | G | J | L | M | N | P | 数量 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QD187 | 10-32-2B | 10-32-2A | 0.125 | 0.063 | 0.438 | 0.438 | 0.313 | 0.438 | 1.094 | 0.906 | 0.438 | ||
| QD250 | 1/4-28-2B | 1/4-28-2A | 0.125 | 0.063 | 0.469 | 0.562 | 0.375 | 0.562 | 1.250 | 0.969 | 0.531 | ||
| QD315 | 5/16-24-2B | 5/16-24-2A | 0.156 | 0.094 | 0.531 | 0.687 | 0.437 | 0.625 | 1.453 | 1.125 | 0.605 | ||
| QD375 | 3/8-24-2B | 3/8-24-2A | 0.187 | 0.094 | 0.687 | 0.875 | 0.500 | 0.750 | 1.750 | 1.375 | 0.812 | ||
| QD500 | 1/2-20-2B | 1/2-20-2A | 0.250 | 0.094 | 0.875 | 1.125 | 0.625 | 1.000 | 2.530 | 2.030 | 1.000 |
技术规格
- 壳体：1045 碳钢材质，快拆式球头连接体，具备可靠的结构强度。
- 球头柱：1045 碳钢材质，在紧凑连杆载荷下保持稳定的铰接运转。
- 外壳：1020 碳钢材质，配不锈钢弹簧，实现快速拆装操作。
- 表面处理：银锌或黄锌电镀，适用于 OEM 及替换件场景，具备实用的防腐蚀性能。
备注
- 快拆式结构：适用于需要反复拆装、无需完全拆卸五金件的组件。
- 铝合金版本：如需铝合金材质，在料号前缀加
A，例如AQD375。 - 左旋版本：如需左旋螺纹，在料号后加
LH。
