SA-TK / SI-TK 系列 — 公制 Rod End

SA-TK & SI-TK 系列
公制三片式自润滑 Rod End

公制螺纹 · 铜合金 PTFE 外圈 · 碳钢银锌镀层本体

13

公型 Rod End 可选规格

13

母型 Rod End 可选规格

SA-TK SI-TK 系列 Rod End 产品总览

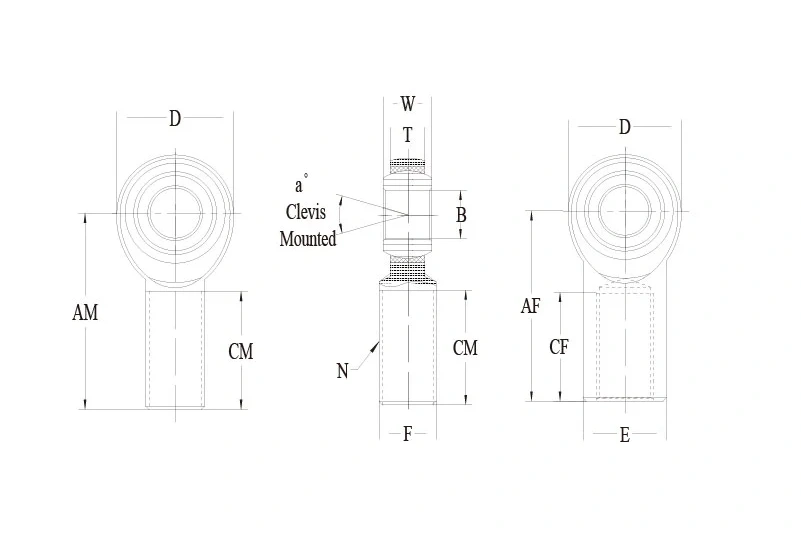

SA-TK SI-TK 系列公制 Rod End 技术图纸

完整规格范围

按规格搜索

B

N

料号

类型	右旋料号	左旋料号	B孔径 +0.065 -0.012	D外径 +0.38 -0.38	N螺纹公制	W宽度 +0.12 -0.12	T宽度 +0.13 -0.13	AM / AF长度 +0.40 -0.40	CM / CF长度 +1.00 -1.00	A°错位角度参考	静载径向载荷 (KN)	重量约 (G)	数量	操作	详情
SA-TK 公型	SA5TK	SAL5TK	5	18.00	M5 X 0.8	8	6.00	33 (AM)	19 (CM)	4	7.5	13
SA-TK 公型	SA6TK	SAL6TK	6	20.00	M6 X 1.0	9	6.75	36 (AM)	22 (CM)	9	9.3	20
SI-TK 母型	SI5TK	SIL5TK	5	18.00	M5 X 0.8	8	6.00	27 (AF)	10 (CF)	4	7.5	18
SI-TK 母型	SI6TK	SIL6TK	6	20.00	M6 X 1.0	9	6.75	30 (AF)	12 (CF)	9	9.3	27

技术规格

球头：52100 轴承钢，精磨、热处理并硬铬电镀，实现长效耐磨运转。
外圈：铜合金材质配 PTFE 衬里，实现耐用自润滑性能，适用于公制连杆组件。
本体：碳钢材质，银锌电镀，具备防腐蚀性能，适合作为实用的 OEM 替换件。

备注

提供螺柱式配置：在料号后缀加 S，例如 SA12TK-S。
提供英制尺寸：英制对应型号请参见 VM / VF 系列。
可选黄锌电镀，适用于需要不同表面处理的应用场景。
