SCM-MT / SCF-MT 系列 — 公制 Rod End

SCM-MT & SCF-MT 系列
公制两片式不锈钢 Rod End

公制螺纹 · PTFE 衬里 · 304 不锈钢本体

13

公型 Rod End 可选规格

13

母型 Rod End 可选规格

SCM-MT SCF-MT 系列 Rod End 产品总览

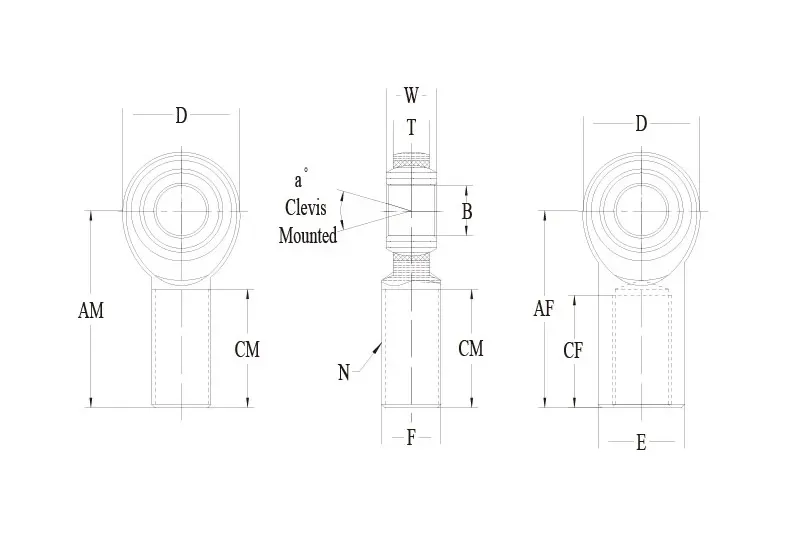

SCM-MT SCF-MT 系列公制 Rod End 技术图纸

品牌兼容对照

交叉检索

SYZ 料号

FK Rod Ends

Aurora

QA1

Alinabal

Midwest Control

完整规格范围

按规格搜索

B

N

料号

类型	右旋料号	左旋料号	B孔径 +0.065 -0.012	D外径 +0.38 -0.38	N螺纹公制	W宽度 +0.12 -0.12	T宽度 +0.13 -0.13	BALL直径参考	AM / AF长度 +0.40 -0.40	CM / CF长度 +1.00 -1.00	A°错位角度参考	静载径向载荷 (N)	重量约 (G)	数量	操作	详情
SCM-MT 公型	SCMR5MT	SCML5MT	5	16.00	M5 X 0.8	8	5.75	11.10	33 (AM)	20 (CM)	22	4,056	12
SCM-MT 公型	SCMR6MT	SCML6MT	6	19.00	M6 X 1.0	9	6.25	12.70	36 (AM)	22 (CM)	23	6,093	18
SCM-MT 公型	SCMR8MT	SCML8MT	8	22.25	M8 X 1.25	12	8.00	15.88	42 (AM)	25 (CM)	28	9,118	31
SCM-MT 公型	SCMR10MT	SCML10MT	10	27.00	M10 X 1.5	14	9.50	19.05	48 (AM)	29 (CM)	26	14,144	68
SCM-MT 公型	SCMR12MT	SCML12MT	12	30.00	M12 X 1.75	16	10.75	22.23	54 (AM)	33 (CM)	27	17,373	78
SCM-MT 公型	SCMR14MT	SCML14MT	14	34.75	M14 X 2.0	19	12.25	25.40	60 (AM)	36 (CM)	30	23,699	118
SCM-MT 公型	SCMR16MT	SCML16MT	16	38.00	M16 X 2.0	21	12.75	28.58	64 (AM)	40 (CM)	33	25,162	173
SCM-MT 公型	SCMR18MT	SCML18MT	18	42.00	M18 X 1.5	23	14.75	31.75	72 (AM)	44 (CM)	30	–	260
