UNIBALL CUPS Uniball 卡座 — 相关产品
Uniball Cups 卡座
焊接式 4130 铬钼钢壳体
4130 铬钼钢 · 含卡簧固定环 · 精密加工
10
可选尺寸规格
2
产品图视角数
完整规格范围
按规格搜索

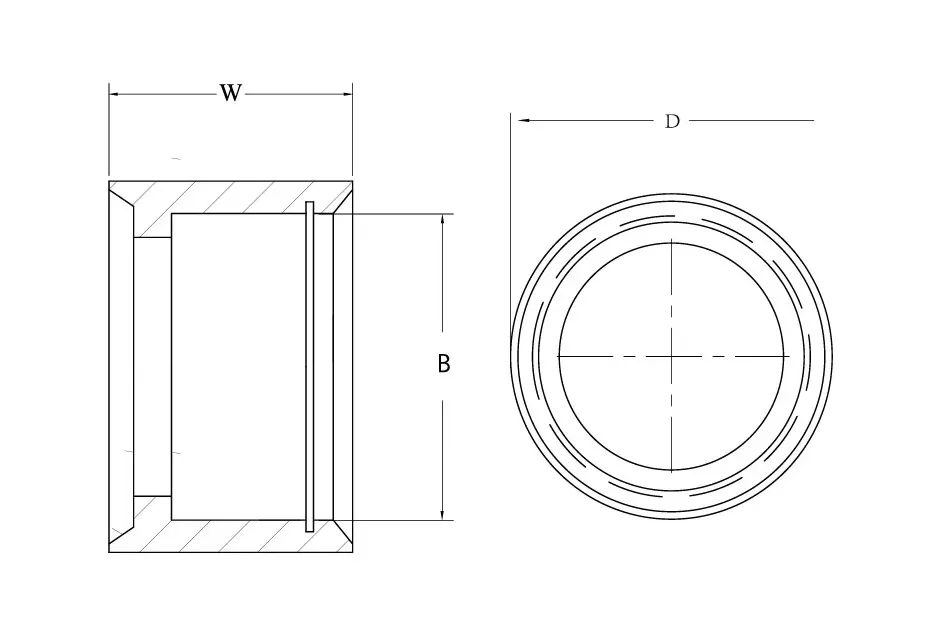

| 料号 | B | D | W | 适配轴承 | 卡簧料号 | 数量 | |
|---|---|---|---|---|---|---|---|
| UBC8 | 1.0000 | 1.250 | 0.750 | COM8, FKS8, COM8-SS | SR8 | ||
| UBC10 | 1.1875 | 1.500 | 0.875 | COM10, FKS10, COM10-SS | SR10 | ||
| UBC12 | 1.4375 | 1.750 | 1.000 | COM12, FKS12, COM12-SS | SR12 | ||
| UBC12W | 1.3750 | 1.750 | 1.000 | WPB12T | SR12W | ||
| UBC14W | 1.6250 | 2.000 | 1.250 | WPB14T | SR14W | ||
| UBC16W | 2.1250 | 2.625 | 1.500 | WPB16T | SR16W | ||
| UBC16W-1 | 2.1250 | 2.625 | 1.875 | WPB16T | SR16W | ||
| UBC16W-2 | 2.1250 | 2.625 | 2.500 | WPB16T | SR16W | ||
| UBC20 | 2.3750 | 2.875 | 1.500 | HCOM20 | SR20 | ||
| UBC24 | 2.7500 | 3.500 | 1.625 | HCOM24 | SR24 |
技术规格
- 功能：UBC 系列 Uniball 卡座为焊接式壳体，配卡簧固定环用于固定球面轴承。
- 选型：请先根据 B 及 D 选型，再确认 W 及所需壳体尺寸对应的匹配轴承系列。
- 结构：标准结构采用 4130 铬钼钢，含固定环，便于安装维护。
- 可选项：可为生产项目提供低碳钢材质及特殊尺寸。
备注
- 应用：用于需要焊接式球面轴承固定的赛车运动及定制悬挂系统。
- 适配确认：确定壳体选型前，请先确认轴承兼容性及卡簧料号。
- 定制服务：SYZ 可评估特殊宽度、其他材质及 OEM 批量需求。
