VM / VF 系列 — 三片式青铜外圈 Rod End

VM & VF 系列
三片式青铜外圈 Rod End

三片式结构 · 含油烧结青铜外圈 · 黄锌镀层碳钢本体

8
公型 Rod End 可选规格
8
母型 Rod End 可选规格

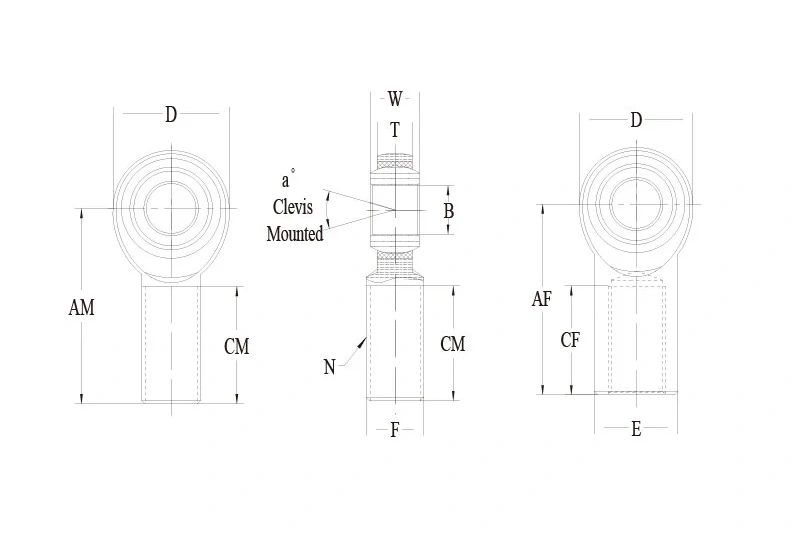

VM VF 系列青铜外圈 Rod End VM VF 系列 Rod End 技术图纸

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

类型  右旋料号  左旋料号  B孔径
+.0025
-.0005		 D外径
+.010
-.010		 N螺纹
UNF 3A		 W宽度
+.005
-.005		 T宽度
+.005
-.005		 Ball直径
参考		 AM / AF长度
+.015
-.015		 CM / CF长度
+.062
-.031		 A°错位
角度
参考		 静载径向
载荷
(LBS)		 重量约
(LBS)		 数量  操作  详情
VM 公型 VMR3 VML3 0.1900 0.625 10-32 0.312 0.250 0.437 1.250 0.750 13 1169 0.03 查看详情
VM 公型 VMR5 VML5 0.3125 0.875 5/16-24 0.437 0.344 0.625 1.875 1.250 12 2784 0.07 查看详情
VM 公型 VMR8 VML8 0.5000 1.312 1/2-20 0.625 0.500 0.937 2.438 1.500 12 6660 0.25 查看详情
VM 公型 VMR12 VML12 0.7500 1.750 3/4-16 0.875 0.687 1.312 2.875 1.750 14 11518 0.60 查看详情
VF 母型 VFR3 VFL3 0.1900 0.625 10-32 0.312 0.250 0.437 1.062 0.562 13 1531 0.04 查看详情
VF 母型 VFR5 VFL5 0.3125 0.875 5/16-24 0.437 0.344 0.625 1.375 0.750 12 3133 0.09 查看详情
VF 母型 VFR8 VFL8 0.5000 1.312 1/2-20 0.625 0.500 0.937 2.125 1.187 12 6660 0.33 查看详情
VF 母型 VFR12 VFL12 0.7500 1.750 3/4-16 0.875 0.687 1.312 2.875 1.750 14 11518 0.72 查看详情

技术规格

  • 球头：52100 轴承钢，精磨、热处理并硬铬电镀，确保运转顺畅并耐磨损。
  • 外圈：含油烧结青铜材质，实现自润滑运转，三片式结构使用寿命可靠。
  • 本体：碳钢材质，黄锌电镀，提供防腐蚀保护及工业级可靠性。

备注

  • 提供螺柱式配置：在料号后缀加”S”，例如：VMR12S。
  • 提供公制尺寸：请参见 SA..TK / SI..TK 系列。
  • 注油嘴：可按需提供，在料号后缀加”Z”，例如：VMR8Z。
  • 可选表面处理：可选银锌电镀。
