XM / XF 系列 — 铬钼钢 Rod End

XM & XF 系列
高强度铬钼钢 Rod End

重型杆身 · 自润滑 PTFE 内衬 · 4130 铬钼钢本体

28
公型 Rod End 可选规格
12
母型 Rod End 可选规格

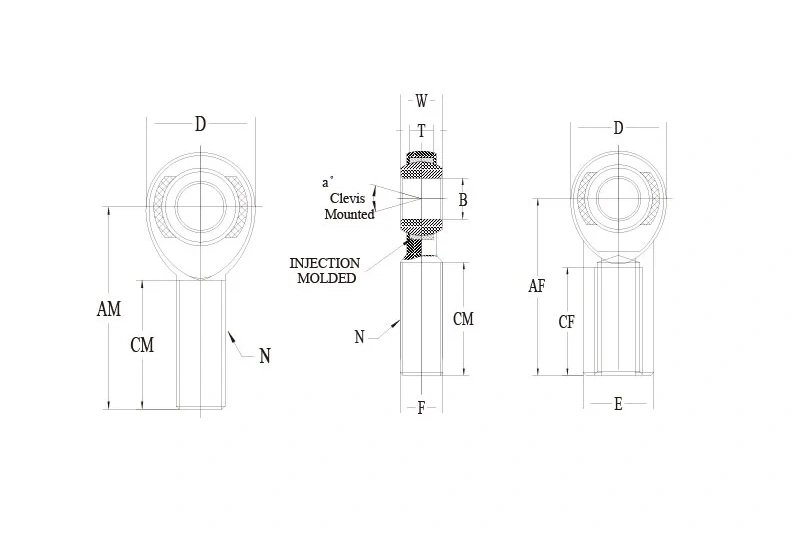

XM XF 系列 Rod End 产品概览 XM XF 系列 Rod End 细节图

品牌兼容对照

交叉检索

完整规格范围

按规格搜索

类型  右旋料号  左旋料号  B孔径
+.0025
-.0005		 D外径
+.010
-.010		 N螺纹
UNF 3A		 W宽度
+.005
-.005		 T宽度
+.005
-.005		 Ball直径
参考		 AM / AF长度
+.015
-.015		 CM / CF长度
+.062
-.031		 A°错位
角度
参考		 静载径向
载荷
(LBS)		 重量约
(LBS)		 数量     详情
XM 公型 XMR3 XML3 0.1900 0.625 10-32 0.312 0.250 0.437 1.250 0.750 13 2851 0.03 查看详情
XM 公型 XMR7-8 XML7-8 0.4375 1.312 1/2-20 0.562 0.437 0.812 2.438 1.500 12 23452 0.24 查看详情
XM 公型 XMR14 XML14 0.8750 2.000 7/8-14 0.875 0.765 1.375 3.375 2.000 7 45051 0.88 查看详情
XM 公型 XMR32 XML32 2.0000 5.000 2-12 1.750 1.500 2.875 8.000 4.000 12 225924 – 查看详情
XF 母型 XFR3 XFL3 0.1900 0.625 10-32 0.312 0.250 0.437 1.062 0.562 13 3733 0.04 查看详情
XF 母型 XFR7 XFL7 0.4375 1.125 7/16-20 0.562 0.437 0.812 1.812 1.062 14 10285 0.19 查看详情
XF 母型 XFR12 XFL12 0.7500 1.750 3/4-16 0.875 0.687 1.312 2.875 1.750 14 28081 0.69 查看详情
XF 母型 XFR16-2 XFL16-2 1.0000 2.750 1-12 1.375 1.000 1.875 4.125 2.125 17 76200 2.58 查看详情

技术规格

  • 球头：52100 轴承钢，精磨、热处理并硬铬电镀，确保运转顺畅、使用寿命更长。
  • 外圈：注塑增强尼龙，配 PTFE。
  • 本体：4130 铬钼钢，热处理，硬铬电镀。

备注

  • 提供螺柱式配置：在料号后缀加”S”，例如：XMR12S。
  • 提供公制尺寸：请查看 MXM、MXF 系列（详见第16页）。
  • 材质可选：提供不锈钢材质版本。
