球面轴承（spherical bearing），也称为球面滑动轴承、球面衬套或 uniball 球面轴承，专为承受两个部件之间的角度运动和往复摆动而设计。这类轴承能够适应角度偏差、承受重载并应对极端工况，确保耐用性和可靠性能。无论用于工业还是汽车领域，球面轴承都具备出色的承载能力和耐腐蚀性，是需要兼顾柔性与强度的机械不可或缺的部件。
在本文中，我们将深入了解什么是球面轴承，以及它们的结构、材料、特点和应用，最后还会对比球面轴承与调心滚子轴承的区别。
球面轴承的结构
球面轴承通常由三个关键部件组成：外圈（滚道）、内圈（球体）和衬层。根据功能不同，这类轴承分为两种类型，下面将详细介绍。
钢对钢球面轴承

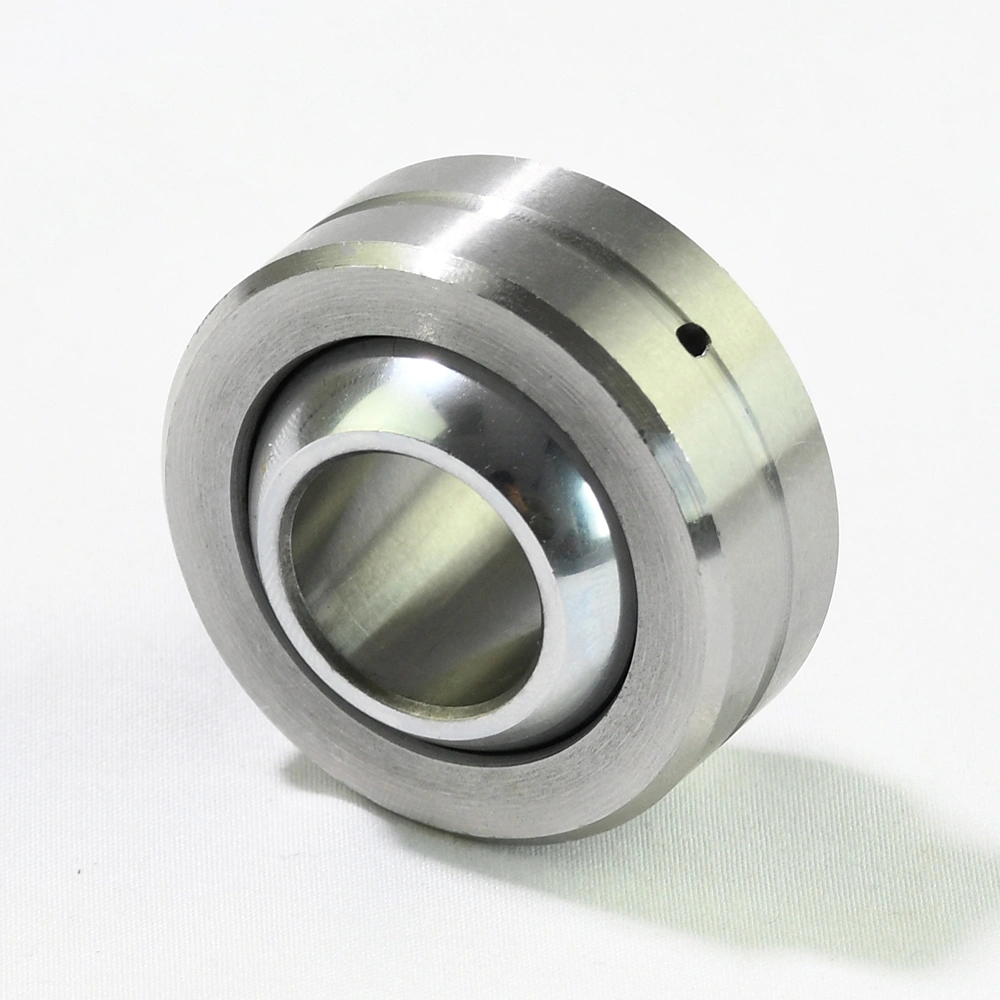

下面是我们 COM 系列钢对钢球面轴承的图片，展示了这类轴承的经典设计。
外圈（滚道）
Warning: Undefined array key "hotspot_offset_y" in /www/wwwroot/syzrodends.cn/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1061
Warning: Trying to access array offset on null in /www/wwwroot/syzrodends.cn/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1061
滑动面（衬层）
内圈（球体）
黄油嘴
这一结构代表了球面轴承最早的设计之一。大约在 1840 年，James Nasmyth 首次使用调心滑动轴承来支撑工厂机械的传动轴，其原始设计正是基于钢对钢结构。
由于存在摩擦，钢对钢球面轴承需要润滑。壳体上装有黄油嘴，可定期加注润滑脂，以保持运转顺畅并减少磨损。
自润滑球面轴承

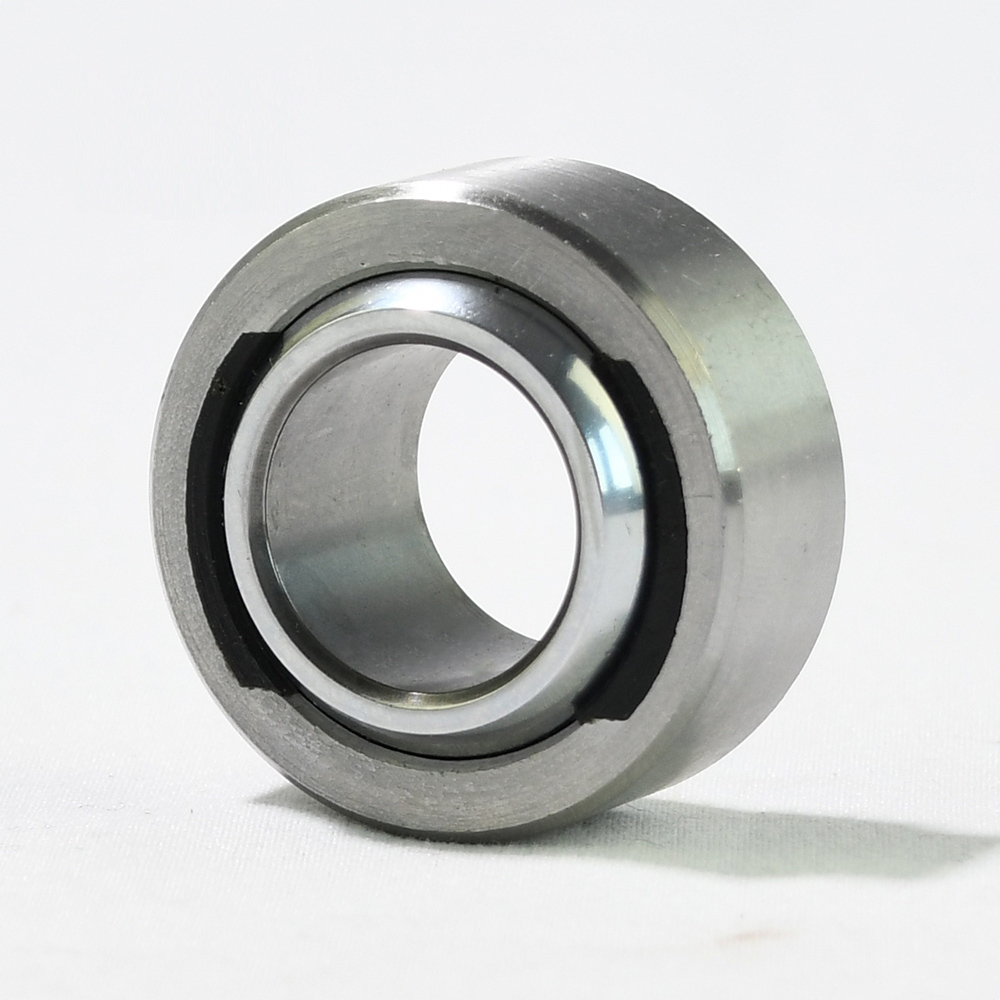

下面是我们 SLB 系列自润滑球面轴承的图片，展示了这一先进的轴承类型。
外圈（滚道）
Warning: Undefined array key "hotspot_offset_y" in /www/wwwroot/syzrodends.cn/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1061
Warning: Trying to access array offset on null in /www/wwwroot/syzrodends.cn/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1061
滑动面（衬层）
内圈（球体）
这类轴承通过在滑动面采用特殊材料（如增强尼龙、PTFE（特氟龙）或青铜）实现自润滑。这些材料无需额外润滑即可减少摩擦和磨损，让维护更轻松高效。这种设计尤其适合难以定期润滑或无法润滑的应用场合。
球面轴承的材料
根据球面轴承的用途，不同部件采用不同材料以优化性能。以下是各部件的关键材料：
外圈材料：
合金钢
碳钢
不锈钢
52100 轴承钢
滑动面材料：
钢对钢（无自润滑材料）
增强尼龙
PTFE（特氟龙）
青铜网
内圈材料：
52100 轴承钢
碳钢
不锈钢
这些材料的选择取决于载荷要求、工作条件以及是否需要自润滑等因素。
球面轴承的特点
角度偏差补偿：球面轴承专为适应轴与壳体之间的角度偏差而设计，即使存在轻微偏差也能平稳运转，防止部件受力过大。
承载能力强：凭借坚固的设计，球面轴承可同时承受径向和轴向载荷，非常适合汽车、建筑和制造等行业的高载荷应用。
适合往复/倾斜运动：这类轴承非常适合涉及往复或倾斜运动的应用，在需要连续或重复运动的机器中提供可靠性能。
球面轴承的应用
全地形车 / UTV
- 后悬架枢轴点
- 减振器连接点
- 转向连杆球头
- 可调拉杆总成
摩托车
- 摇臂枢轴点
- 减振器吊耳安装点（上下）
- 转向立管球头
- 可调连杆机构
汽车 / 赛车运动
- 悬架系统：控制臂、纵臂、防倾杆连杆
- 转向连杆：转向横拉杆、转向机球头
- 减振器安装座
- 变速箱与传动系统连接点
- 赛车底盘及可调部件
建筑与重型机械
- 挖掘机和装载机动臂连杆
- 液压缸端部
- 推土机、起重机和装载机的连杆机构
航空航天 / 国防
- 起落架球头
- 飞行控制连杆
- 导弹伺服机构与武器挂载系统

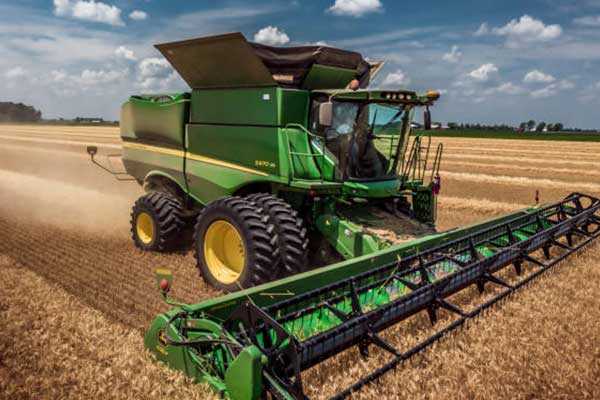

农业机械
- 拖拉机转向拉杆
- 收割机连杆与悬架臂球头
- 喷雾器和犁的摆动连接
工业设备
- 机械臂球头与自动化机构
- 包装或输送系统中的摆动部件
- 压力机与合模开模连杆
- 纺织和印刷机械的支撑点
能源与工业系统
- 风机偏航与变桨系统
- 石化设备中的阀门执行机构连杆
- 天然气阀门控制杆
- 建筑结构中的抗震球铰
这些应用凸显了球面轴承在众多行业中的多功能性和可靠性，确保高载荷、高性能环境下的平稳运行。
球面轴承与调心滚子轴承的区别

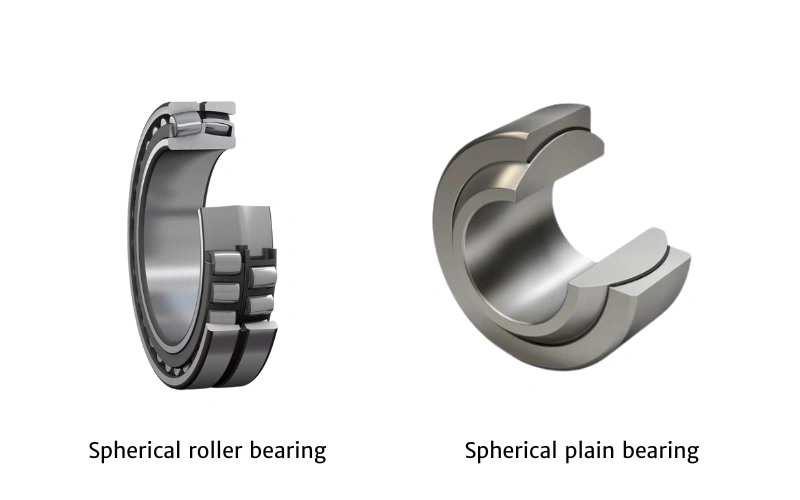

球面轴承（也称球面滑动轴承）与调心滚子轴承的核心区别在于设计。球面轴承采用滑动元件减少摩擦，而调心滚子轴承采用滚动元件（如圆柱滚子）承载载荷。下面是两种轴承的剖面对比图，清晰展示了两者部件的差异。
结语
总而言之，球面轴承用途广泛，可为角度偏差、高载荷和往复运动提供解决方案。凭借多样的材料和跨行业的应用，这类轴承在工业和汽车领域都能提供耐用可靠的性能。
如果您想了解我们球面轴承的产品规格和交易条款详情，请查看我们的球面轴承采购指南。
