Rod End 并不是可以随手撒在农机各处的东西。任何在播种机或条播机旁待过的人——无论是设计、采购还是季后的拆检——都知道，大多数铰接点仍然依赖简单的销轴和普通铰链，这是有充分理由的。
话虽如此，仍有几个地方是这些简单方案不再“够用”的。
当载荷变得不可捉摸、几何关系在行程中途发生变化、或者一旦失效就会连带拖垮一套昂贵的液压系统时，工程师就会选用 Rod End——不是因为它们优雅，而是因为它们更能包容现实。
本文将介绍播种机上三个实践中经常使用 Rod End 的部位，更重要的是，说明它们为什么会出现在这些位置。
1. 下压力液压缸
如果你接触过精密播种机，你一定知道播种深度一致性有多苛刻。偏差几毫米，出苗均匀性就会迅速下滑。
这就是为什么现代高端播种机依赖独立的液压下压力系统。每个单体都用一个专用液压缸保持压紧地面，并不断响应地表变化。
理论上，这个液压缸只承受轴向载荷。
但在田间，它从来不是这样。
运行中的挑战有哪些？
播种机一旦开始作业，几件事会同时叠加：
- 即使是在“好”地里，地面条件也不均匀
- 播种单体会受到微小但持续的侧向阻力
- 机架会发生轻微挠曲，尤其是在更宽的横梁上
结果是可想而知的：无论设计者是否愿意，液压缸都会承受侧向载荷和角向错位。
为什么要用 Rod End？
如果液压缸两端都用刚性销轴连接，这些侧向载荷就无处可去，只能传到活塞杆和密封件上。时间一长，通常表现为：
- 活塞杆轻微变形
- 密封件过早磨损
- 难以诊断的漏油，等发现时已成问题
在液压缸耳环处加装一个 Rod End——或一个压装式球面滑动轴承——会改变载荷路径。关节不再与错位对抗，而是将其吸收。液压缸得以跟随单体的自然运动，而活塞杆继续做它被设计要做的事：承受轴向力。
根据经验，这一选择与榨取更多性能关系不大。它真正保护的是一套昂贵、敏感的液压系统——一旦污染或密封损坏开始，它毫不留情。

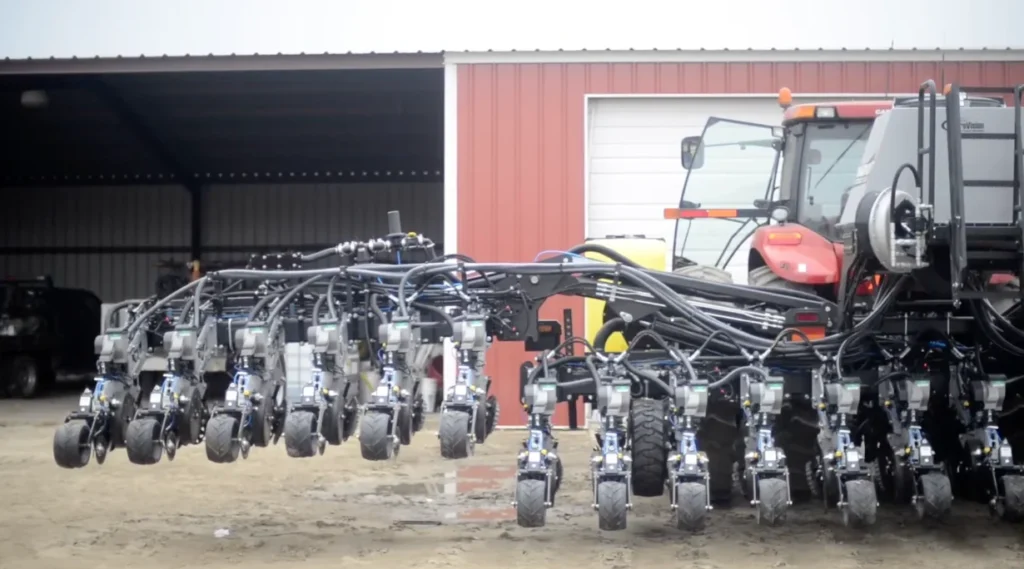

2. 翼展折叠系统
一旦进入大型气力式播种机和宽幅播种机的领域，运输就成为真正的制约。40 英尺变成 60 英尺，60 英尺变成 80 英尺，折叠翼便不再是可选项。
这些折叠系统是整机上受力最大的结构之一。
运行中的挑战有哪些？
在折叠和展开过程中：
- 几吨重的钢结构件由液压缸举升
- 几何关系在整个行程中持续变化
- 液压缸、铰点和机架之间的完美对中根本不存在
即使精心设计，也没有什么能在整个运动过程中始终保持完全同轴。
为什么要用 Rod End？
这些位置的刚性连接往往很快失效且毫无征兆。当几何关系在载荷下发生偏移时，总得有什么先出问题。在真实的机器上，这通常意味着：
- 销轴被剪断
- 安装耳板开裂或撕裂
- 液压缸承受其从未被设计承受的弯曲载荷
大型 Rod End 在这里充当一种可控的防失效机制。它们的表现就像重载万向节，让液压缸能以数吨的力进行推压，同时容纳机架的扭曲和对中偏移。
这正是 Rod End 品质真正见分晓的应用之一。如果载荷额定值、热处理或壳体完整性不合格，问题会很快暴露。
关于替代关节方案的说明
还值得指出的是，在这些液压连接中，工程师使用的方案并非只有 Rod End。
根据载荷水平、可用空间和制造方式，你还会看到：

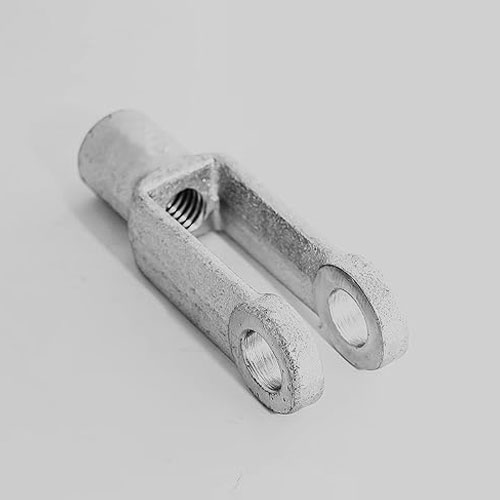

- Clevis 叉形接头，用于铰接要求有限、几何关系控制良好的场合

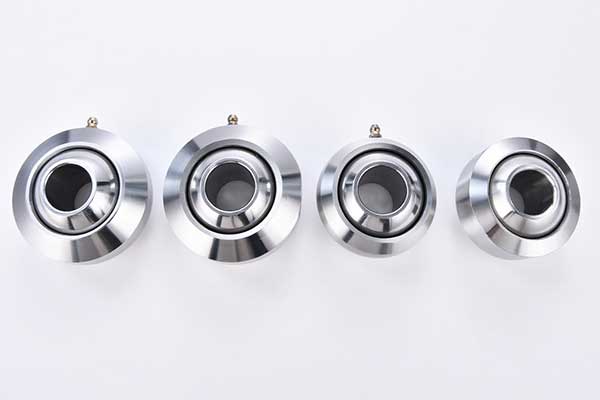

- 可焊接球头，尤其适用于直接焊入机架更合理的重型结构
每种方案都有其适用场合。决定因素通常是：关节需要容忍多大的错位、结构如何建造，以及设计者希望在部件开始损坏前保留多少余量。
3. 气力种肥车的后轮转向系统
大型气力种肥车带来另一个挑战：既要转弯，又不能破坏土壤结构，也不能与拖拉机较劲。
为解决这一问题，许多高端种肥车采用后轮被动或主动转向。其结构似曾相识——与汽车转向非常相似——但作业环境要严酷得多。
运行中的挑战有哪些？
后轮转向横拉杆必须同时应对多种需求：
- 转向输入力
- 崎岖地面上车轴的垂直运动
- 重载下的冲击和振动
这是教科书式的复合运动场景，也正是简单关节容易卡滞的地方。
为什么要用 Rod End？
Rod End 正是为这类问题而存在的。在转向横拉杆两端使用 Rod End，可使连杆垂直运动而不干扰转向几何。
当一切正常工作时：
- 车轮跳动不会干扰转向响应
- 转向力沿着清晰、可预测的路径传递
- 避免卡滞和失控
在高载荷的气力种肥车上，这里的失效不只是磨损或噪音问题。方向稳定性的丧失会让牵引变得不可预测且不安全，尤其是在不平坦的地面上或运输过程中。
结语
审视真实的播种机结构，有一点很快就变得清晰：Rod End 的使用是有所节制的，而且通常都有充分的理由。
大多数铰接点仍然依赖刚性销轴，因为它们简单、经济，在稳定的载荷条件下完全够用。但当载荷变得不可预测、几何关系在作业中途开始变化、或失效代价实在太高时，Rod End 能提供刚性关节无法企及的容差能力。
本文讨论的下压力液压缸、翼展折叠系统和气力种肥车后轮转向连杆，都是 Rod End 证明自身价值的典型例子。它们不是在增加复杂性，而是赋予机器足够的柔性，使其能在真实的田间条件下正常作业，同时不牺牲长期可靠性。
如果你有兴趣进一步了解 Rod End 在农业机械中的作用，请查阅我们关于农业机械 Rod End 的详细指南。
