在为赛车悬挂、液压传动装置甚至重型农业机械设计机械连杆系统时，选择合适类型的端部接头至关重要。它对系统的使用寿命和安全性都起着决定性作用。
作为工程师，我们常常在早期就面临一个设计决策：是选择柔性的 Rod End、坚固的 Clevis Yoke，还是结构一体化的焊接式球窝？凭借跨行业的从业经验，我可以告诉你：答案取决于多个因素，包括载荷类型、运动要求和环境条件。本文将围绕五个关键技术维度——结构、运动学、连接方式、载荷分析和应用场景——展开深入的对比分析。

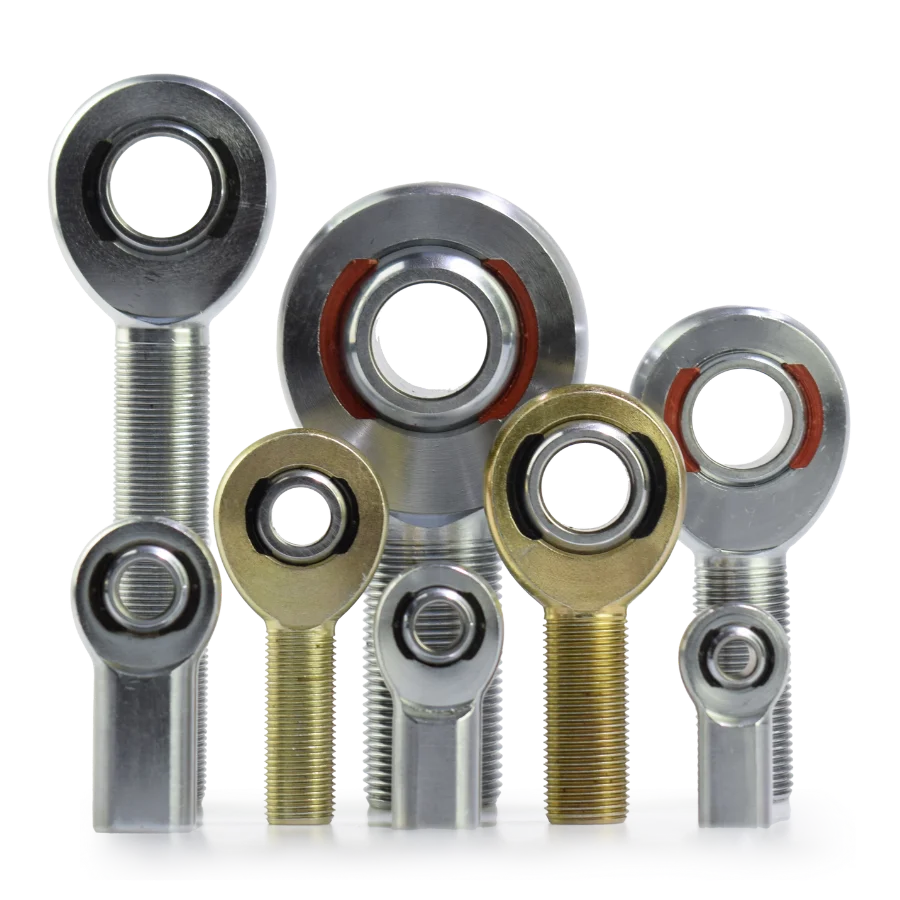

1. Rod End（Heim Joint）
Rod End（常称为 Heim Joint 或 Rose Joint）是一种通过在 Race 内转动的精密磨削球体来传递运动的部件。它是处理多轴运动的首选方案，在需要角度柔性的系统中不可或缺。
结构：Rod End 由壳体（通常带公头或母头螺纹杆身）、一个精密加工的球体和一个衬层（常由 PTFE 或铜合金制成）组成。
运动：Rod End 的关键优势在于其多轴自由度。它不仅允许绕轴旋转，还能适应角向错位，因此当连杆与安装点不在同一平面上时，它尤为适用。
连接：螺纹连接可直接旋入半径杆或控制臂，具备可调性，是精确调校悬挂几何参数的理想选择。
载荷分析：
- 径向载荷：Rod End 在径向载荷下表现良好，这是它的主要承载方向。
- 轴向载荷：Rod End 承受轴向载荷的能力较弱。其轴向载荷额定值通常仅为径向载荷额定值的 10%-15%，过大的侧向推力可能导致 “拔出”（pull-out）失效。
- 应力集中：螺纹根部是疲劳断裂的常见部位，在选择螺纹强度时应加以考虑。
应用：赛车悬挂控制臂（四连杆）、横拉杆、防倾杆连杆以及工业自动化连杆。

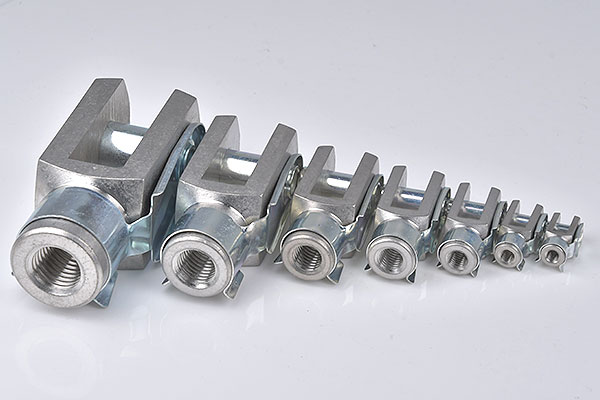

2. Clevis Yoke（万向节 / 叉形件）
Clevis Yoke 是一种久经考验的机械连接方式，以结构简单、坚固耐用和高刚性著称。虽然它不像 Rod End 那样灵活，但其强度和易用性使它成为某些应用中的绝佳选择。
结构：Clevis Yoke 采用 U 形金属本体，带两个同轴孔，Clevis 销穿过孔后将连接固定。
运动：与 Rod End 不同，Clevis Yoke 只允许单轴旋转，其运动被限制在单一平面内。强行使其错位会导致叉体变形或销轴卡滞。
连接：Clevis Yoke 通常通过螺纹尾端与推杆连接，也可以直接焊接到部件上以获得更高的耐久性。
载荷分析：
- 双剪切：Clevis Yoke 的销轴两端均有支承，因此具有出色的抗剪强度。
- 线性力：Clevis 非常适合承受巨大的直线推力或拉力。
- 侧向载荷敏感性：它对错位高度敏感；侧向载荷会产生很大的弯矩，从而损害结构。
应用：常见于气缸/液压缸杆端、制动踏板机构、简单杠杆以及无需角度补偿的直线运动机构。
3. 焊接式球窝（Weld-on Ball Socket）
焊接式球窝 本质上就是一个重型 Rod End，只是没有螺纹杆身。它为极高的结构强度而设计，常用于需要坚固且永久性连接的场合。
结构：它由一个内含球体的机加工圆形壳体组成，底部为平面或弧面，用于与圆管配合。由于没有螺纹杆身，也就消除了螺纹相关问题的隐患。
运动：与 Rod End 类似，焊接式球窝提供多轴自由度并能适应错位，实现灵活的运动。
连接：焊接式球窝直接焊接到连杆管或液压缸筒的端部，形成永久性、不可调节的连接。
载荷分析：
- 最大结构完整性：由于没有螺纹，焊接式球窝消除了螺纹松动或滑丝的风险。
- 抗冲击性：焊接结构加上更深的球体包覆设计，使其比螺纹式 Rod End 能承受更大的冲击载荷和振动。
- 热影响区：焊接过程产生的热量可能影响内部部件，因此必须采用谨慎的焊接工艺，以确保球体和衬层的完整性。提示：为了最大程度降低内部部件性能受损的风险，请采用点段焊（stitch welding）或背面充气保护焊（back-purge welding）工艺，确保焊接过程中热量受到控制并局限在局部。
应用：常见于农用拖拉机三点悬挂（上拉杆、提升臂）、重型液压缸底座、矿山机械连杆以及定制的高强度越野悬挂系统。
4. 对比总结表
为了简化选型过程，我们从多个技术维度对这三种部件进行了对比：
选型建议
- 选择 Rod End：如果你的系统需要可调性、多轴运动，并要求精确调校（例如越野减震器）。
- 选择 Clevis Yoke：如果你的系统以直线运动为主，且希望最大化抗剪强度（例如液压缸推/拉系统）。
- 选择焊接式球窝：如果你面对的是要求结构强度和耐久性、且端部无需可调性的重型机械（例如农业机械、重型液压系统）。
了解这些部件各自的独特特性，你就能针对具体应用选择合适的端部接头，从而优化性能并延长使用寿命。
