什么是 Rod End 间隔件？
小零件，在每个总成中的大作用。间隔件——也称变径套或支撑柱——是设定零件之间对中、间隔与隔离的精密机加工部件。它们保持定位准确、在安装座上均匀分布载荷，并防止金属对金属接触造成损伤。

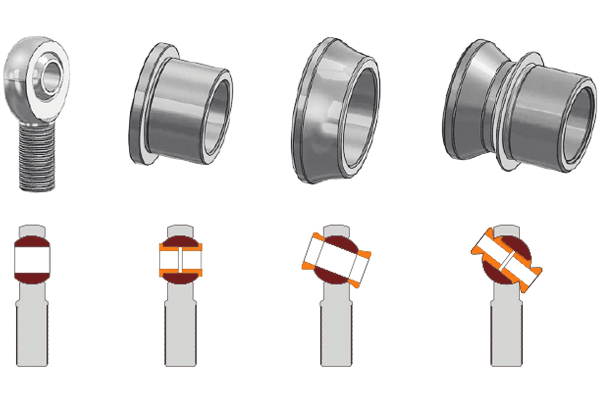

具体到 Rod End，间隔件位于球面孔与安装支架之间，承担两项任务：它把轴承在支架内定位并居中使其直线运转；高错位型还能在杆体壳体接触支耳前增大倾斜角。对持续往复运动的悬挂连杆来说，第二项任务正是防止零件断裂的关键。
它们的实际作用
间隔件的核心功能
除对中和间隔外，间隔件在机械系统中还承担多项不同的技术任务——明确您需要哪一项，正是选择家族的依据。
产品选择
选择您的间隔件家族
三种不同设计，均提供耐蚀不锈钢和经济的镀锌碳钢两种材质。每张卡片下方附完整尺寸表。

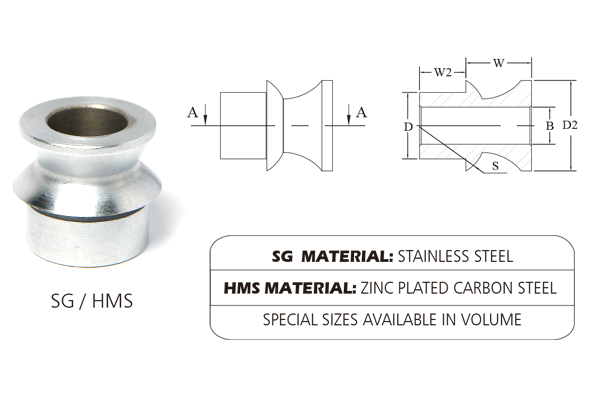

SG / HMS 系列
高错位装入球面孔的锥形套，在缩小螺栓直径的同时把颈部向外延伸。越野连杆行程的必备——按尺寸不同提供 44° 至 66° 错位角。

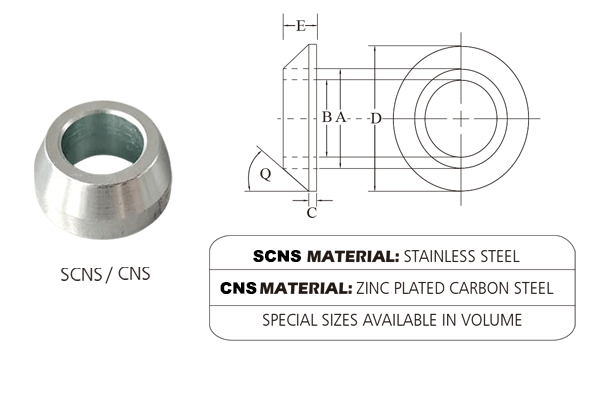

SCNS / CNS 系列
锥形定位件锥形定位间隔件，在保持坚实支承面的同时把 Rod End 本体居中于支架内。锥角按尺寸为 16° 至 28°。

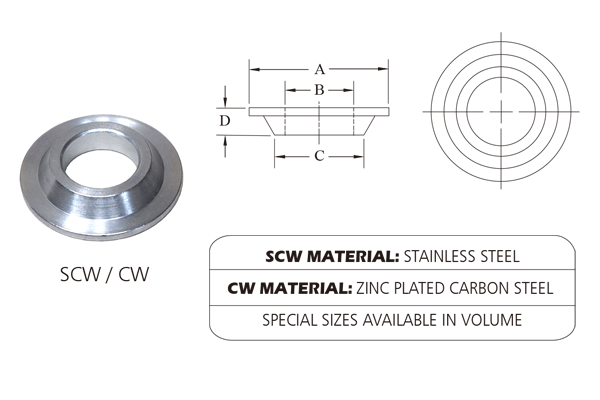

SCW / CW 系列
安装间隔件带轴肩的通用安装间隔件——用于 Rod End 居中、控制安装宽度或填充支架内间隙。三者中尺寸范围最广。
SG / HMS 高错位间隔件 16 种配置 · 尺寸单位为英寸
| 件号（不锈钢） | 件号（碳钢） | D +.000 −.001 | D2 ±.005 | B +.003 −.000 | W ±.005 | W2 ±.005 | 错位角 | 总安装宽度 |
|---|---|---|---|---|---|---|---|---|
| SG10-84 | HMS10-84 | 0.624 | 0.825 | 0.500 | 0.250 | 0.360 | 54 | 1.250 |
| SG10-813 | HMS10-813 | 0.624 | 0.875 | 0.500 | 0.837 | 0.363 | 44 | 2.425 |
| SG12-84 | HMS12-84 | 0.749 | 0.850 | 0.500 | 0.250 | 0.423 | 56 | 1.375 |
| SG12-88 | HMS12-88 | 0.749 | 0.850 | 0.500 | 0.500 | 0.423 | 58 | 1.875 |
| SG12-108 | HMS12-108 | 0.749 | 0.950 | 0.625 | 0.500 | 0.423 | 52 | 1.875 |
| SG12-812 | HMS12-812 | 0.749 | 0.950 | 0.500 | 0.775 | 0.423 | 54 | 2.425 |
| SG12-816W | HMS12-816W | 0.749 | 0.875 | 0.500 | 1.000 | 0.423 | 54 | 2.875 |
| SG14-813 | HMS14-813 | 0.874 | 1.000 | 0.500 | 0.813 | 0.423 | 52 | 2.500 |
| SG14-1010 | HMS14-1010 | 0.874 | 1.062 | 0.625 | 0.625 | 0.423 | 44 | 2.125 |
| SG14-1012 | HMS14-1012 | 0.874 | 1.000 | 0.625 | 0.775 | 0.423 | 46 | 2.425 |
| SG16-910 | HMS16-910 | 0.999 | 1.250 | 0.563 | 0.625 | 0.673 | 66 | 2.625 |
| SG16-1010 | HMS16-1010 | 0.999 | 1.250 | 0.625 | 0.625 | 0.673 | 64 | 2.625 |
| SG16-1012 | HMS16-1012 | 0.999 | 1.250 | 0.625 | 0.750 | 0.673 | 60 | 2.875 |
| SG16-1013 | HMS16-1013 | 0.999 | 1.250 | 0.750 | 0.813 | 0.673 | 60 | 3.000 |
| SG16-1210 | HMS16-1210 | 0.999 | 1.250 | 0.750 | 0.625 | 0.673 | 60 | 2.625 |
| SG16-1212 | HMS16-1212 | 0.999 | 1.250 | 0.750 | 0.750 | 0.673 | 57 | 2.875 |
HMS = 镀锌碳钢；SG = 不锈钢（可选）。D 是装入 Rod End 球面孔的直径，B 是螺栓孔，总安装宽度是该对间隔件在两支耳之间占据的参考叠高——下单前请核对该数值与您的支架间隙。
SCNS / CNS 锥形间隔件 6 种配置 · 尺寸单位为英寸
| 不锈钢 | 碳钢 | A +.000 −.001 | B ±.005 | C +.003 −.000 | D ±.005 | E ±.005 | Q 角度 |
|---|---|---|---|---|---|---|---|
| SCNS5 | CNS5 | 0.412 | 5/16 | 0.083 | 0.625 | 0.312 | 22° |
| SCNS6 | CNS6 | 0.500 | 3/8 | 0.083 | 0.750 | 0.312 | 25° |
| SCNS7 | CNS7 | 0.562 | 7/16 | 0.100 | 0.750 | 0.375 | 16° |
| SCNS8 | CNS8 | 0.592 | 1/2 | 0.100 | 0.875 | 0.375 | 28° |
| SCNS10 | CNS10 | 0.750 | 5/8 | 0.100 | 1.000 | 0.375 | 28° |
| SCNS12 | CNS12 | 0.894 | 3/4 | 0.125 | 1.375 | 0.437 | 18° |
SCNS = 不锈钢；CNS = 镀锌碳钢。用于 Rod End 和球面滑动轴承的锥形间隔件；也提供标准（非锥形）间隔件。B 为螺栓规格。
SCW / CW 安装间隔件 14 种配置 · 尺寸单位为英寸
| 不锈钢 | 碳钢 | 公称尺寸 +.000 −.001 | A ±.005 | B +.003 −.000 | C ±.005 | D ±.005 |
|---|---|---|---|---|---|---|
| SCW-8-2 | CW-8-2 | 1/2 | 0.870 | 0.510 | 0.684 | 0.230 |
| SCW-6-1 | CW-6-1 | 3/8 | 0.651 | 0.376 | 0.515 | 0.186 |
| SCW-4 | CW-4 | 1/4 | 0.700 | 0.251 | 0.331 | 0.142 |
| SCW-5 | CW-5 | 5/16 | 0.828 | 0.313 | 0.445 | 0.168 |
| SCW-6 | CW-6 | 3/8 | 0.930 | 0.376 | 0.515 | 0.184 |
| SCW-7 | CW-7 | 7/16 | 1.050 | 0.438 | 0.586 | 0.220 |
| SCW-10 | CW-10 | 5/8 | 1.420 | 0.626 | 0.839 | 0.270 |
| SCW-12 | CW-12 | 3/4 | 1.630 | 0.751 | 0.978 | 0.300 |
| SCW-8-1 | CW-8-1 | 1/2 | 0.750 | 0.510 | 0.684 | 0.230 |
| SCW-14 | CW-14 | 7/8 | 1.875 | 0.876 | 1.033 | 0.3125 |
| SCW-10-1 | CW-10-1 | 5/8 | 0.994 | 0.626 | 0.839 | 0.272 |
| SCW-12-1 | CW-12-1 | 3/4 | 1.141 | 0.751 | 0.978 | 0.302 |
| SCW-16 | CW-16 | 1.00 | 2.250 | 1.001 | 1.273 | 0.375 |
| SCW-8 | CW-8 | 1/2 | 1.240 | 0.501 | 0.684 | 0.228 |
SCW = 不锈钢；CW = 镀锌碳钢。注意若干公称尺寸会以不同轴肩形状出现多次——1/2″ 有 SCW-8、SCW-8-1 和 SCW-8-2 三种——请按 A 和 C 尺寸匹配，不要只看公称尺寸。
工程细节
高错位间隔件的工作原理
标准 Rod End 会一直摆动到壳体接触安装支耳——限制行程的通常正是这个接触点，而不是轴承。SG/HMS 间隔件把锥形颈部直接插入球面孔，把螺栓接触面向外推移，使壳体在触及任何部件之前能摆动得远得多。
您获得的的角度就写在尺寸表里：SG/HMS 全系列 44° 至 66°，是可以对照悬挂几何校核的真实数值，而不是含糊的”高错位”说法。

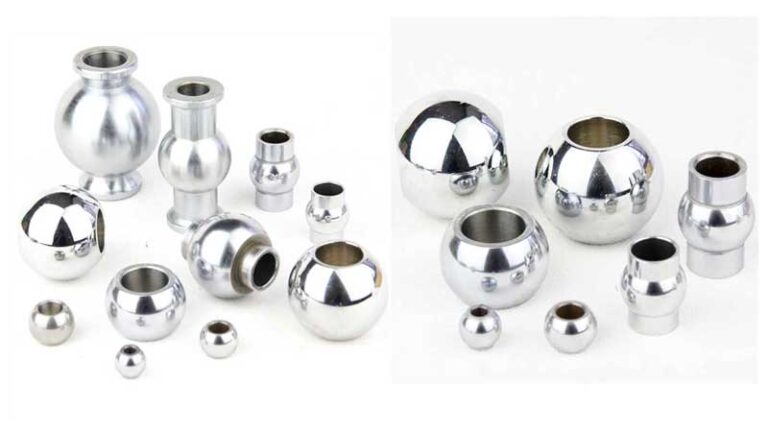

在严苛越野配置上追求最大铰接能力时，可搭配高错位钢球（HMBL），或升级到专用高错位 Rod End 系列，如 HJMX、PCM 或 PCYM。
高错位间隔件成对使用——Rod End 钢球两侧各一个。有三件事必须对上：
1. 螺栓规格必须与间隔件内孔（B 列）匹配。2. 叠宽——间隔件 + Rod End 钢球 + 间隔件——必须与安装支架开口匹配；请使用总安装宽度列。3. 形成角度必须保持在 Rod End 本身允许范围内，因为间隔件无法让关节获得超过壳体允许的行程。
快速定尺寸摘要
| 系列 | 材质 | 螺栓 / 孔径范围 | 角度 |
|---|---|---|---|
| SG / HMS | 不锈钢 / 碳钢 | 0.500″ – 0.750″ 螺栓孔 | 44° – 66° |
| SCNS / CNS | 不锈钢 / 碳钢 | 5/16″ – 3/4″ | 16° – 28° 锥角 |
| SCW / CW | 不锈钢 / 碳钢 | 1/4″ – 1″ 公称 | 直筒（无） |
SG/HMS 还以 0.624″ – 0.999″ 直径（D 列）装入球面孔——请按所装配的 Rod End 匹配，而不仅是螺栓。
材质
材质与表面处理选项

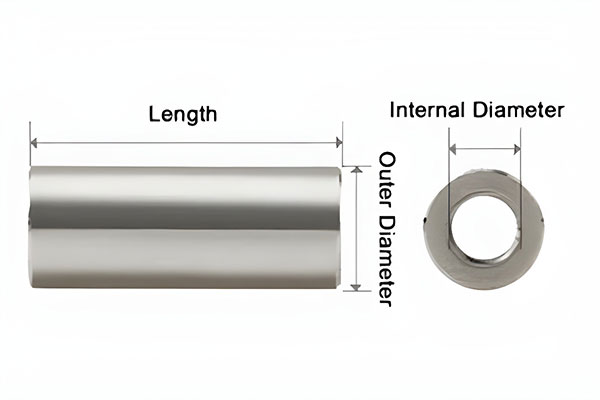

三个标准系列以不锈钢或镀锌碳钢供货。除此之外，间隔件是机加工件——材质与表面处理可按应用需求任意选择。
材质选项 定制 / OEM 项目
| 材质 | 选择理由 |
|---|---|
| 45# 碳钢 | 高强度且经济——CNS / CW / HMS 的标准材质，镀锌 |
| 4130 / 4140 / 4340 | 面向循环、高冲击连杆的更高抗疲劳性 |
| SS304 / 316 / 17-4 PH | 面向船舶、冲洗和户外服役的耐蚀性——SG / SCNS / SCW 的材质 |
| 6061 / 7075 铝 | 在簧下或旋转质量敏感处实现轻量化 |
| 其他 | 黄铜、尼龙、工程塑料、钛——按项目报价 |
表面处理选项
| 表面处理 | 特点 |
|---|---|
| 镀锌 | 防锈、经济——碳钢间隔件的标准表面处理 |
| 发黑处理 | 兼具防锈的美观表面 |
| 粉末喷涂 | 更耐久、抗紫外线 |
| 电泳涂装 | 涂层均匀、工艺环保 |
| 阳极氧化 | 适用于铝——多种颜色可选 |
腐蚀规格有要求时，可按需提供锌镍及其他专用涂层。

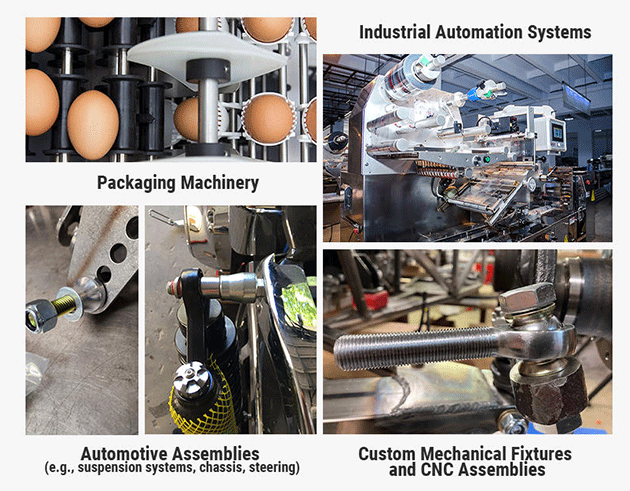

应用领域
Rod End 间隔件的用武之地
让转向、悬挂和机械安装座中的连杆保持无卡滞。
腐蚀敏感项目

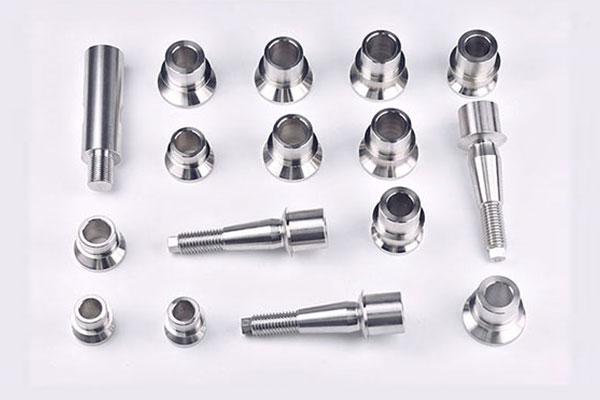

SG、SCNS 和 SCW 不锈钢版本适用于冲洗、船舶和户外服役——镀层碳钢间隔件在这些环境难以长久。
我们的优势
为什么选择我们的间隔件

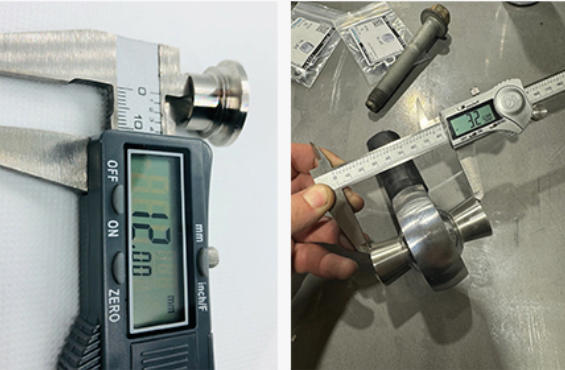

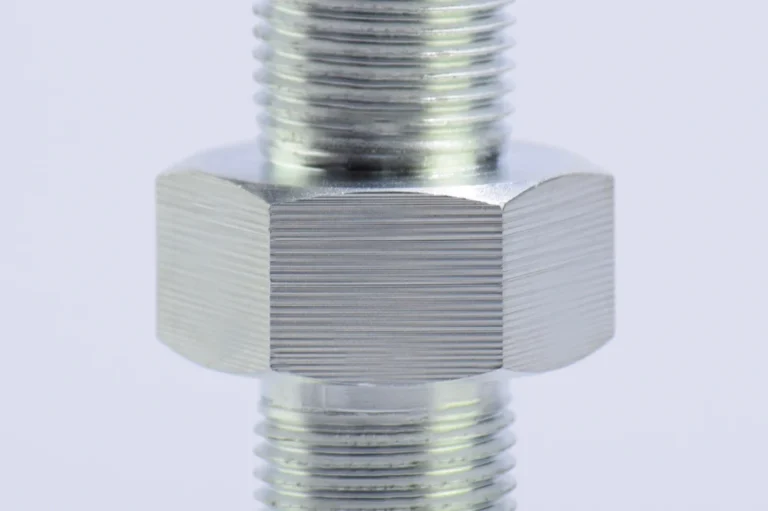

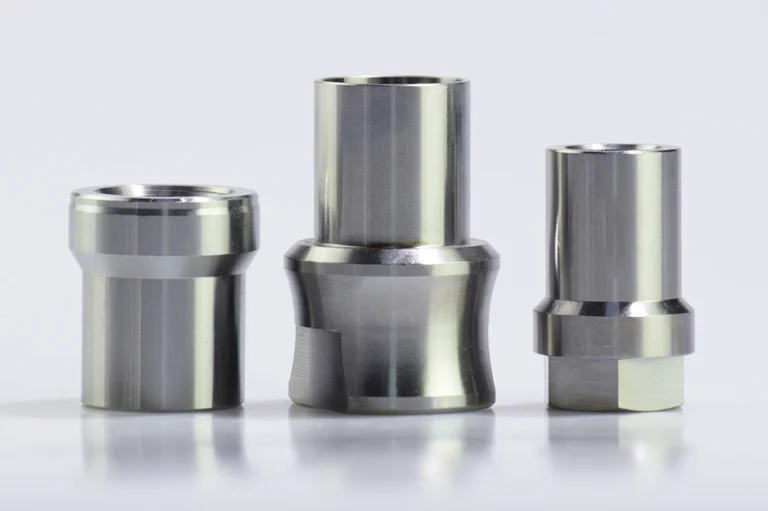

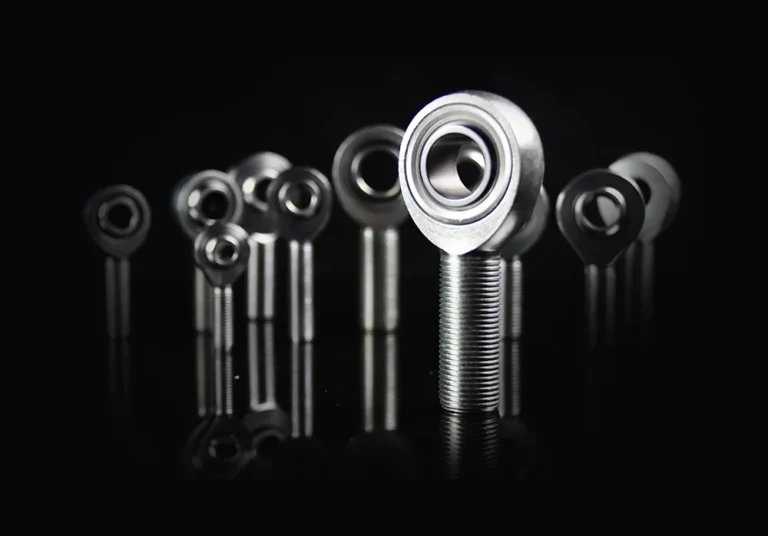

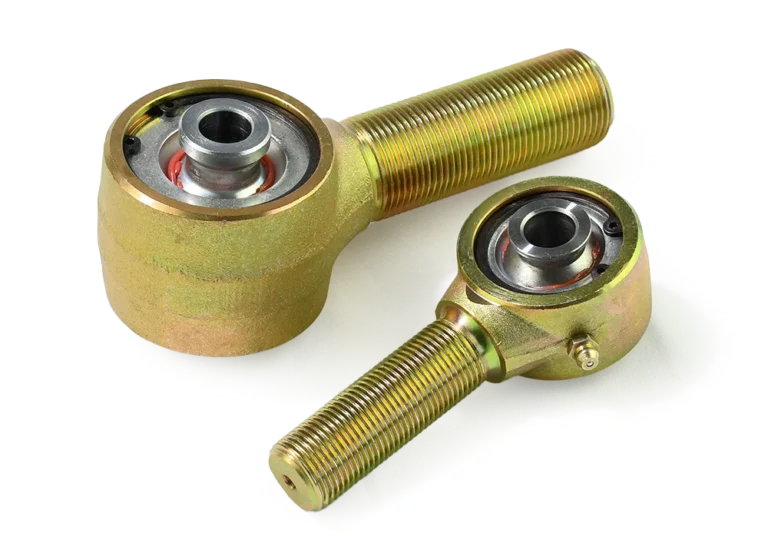

关节叠组中的其他部件
超越产品本身
工程、OEM 与交付支持
从概念到整柜，让间隔件直接落入您产品的技术与商务支持。
提供您放心集成与验证所需的技术数据，加速开发。
- 每个系列和尺寸的 PDF 数据表
- 即刻导入 CAD 的 3D STEP 文件
- 用于细化设计的 2D CAD 图纸（DWG、DXF）
从概念到全球交付，共五个阶段。
- 需求分析——应用、性能指标、目标成本
- 设计与 3D 建模——把想法变成 CAD 图纸和模型
- 打样与验证——快速样件、装配与功能测试
- 模具与量产——从批准样件到批量
- 质量保证——每个阶段严格检验
常见问题
常见问题
Rod End 间隔件是做什么的？
什么是高错位间隔件？
SG/HMS、SCNS/CNS 和 SCW/CW 系列有什么区别？
Rod End 间隔件选不锈钢还是碳钢？
如何确定 Rod End 间隔件尺寸？
间隔件能提高承载能力吗？
你们的间隔件有哪些材质可选？
可以选择哪些表面处理？
可以按我的图纸生产间隔件吗？
你们的间隔件如何测试？
你们的间隔件与其他品牌兼容吗？
如何维护间隔件？
工程工具
本产品家族的计算器
采购指南
Buyer Guides for This Product Family
工厂直供
更多详情？24 小时内回复
请注明系列（SG/HMS、SCNS/CNS 或 SCW/CW）、材质、孔径、叠组尺寸和数量——或直接发图纸。
