如果你采购或使用 Rod End 已有一段时间，很可能接触过两件式、三件式或注塑式等 Heim Joint 类型。听起来很简单，对吧？但一旦深入研究，它们之间到底有什么区别、什么时候该用哪一种，并不总是那么清楚。
这正是本文要解决的问题。我们去掉噪音，给你一份三种最常见 Heim Joint 类型的实用拆解。不绕弯子、不堆理论——只讲真实应用中重要的东西。
什么是两件式 Heim Joint？
如果你上手过一个看起来就是把钢球压进金属壳体的 Heim Joint——那你看到的很可能就是两件式 Rod End。它是市面上最精简、最具成本效益的版本，一切以简单为上。
球形钢球
壳体

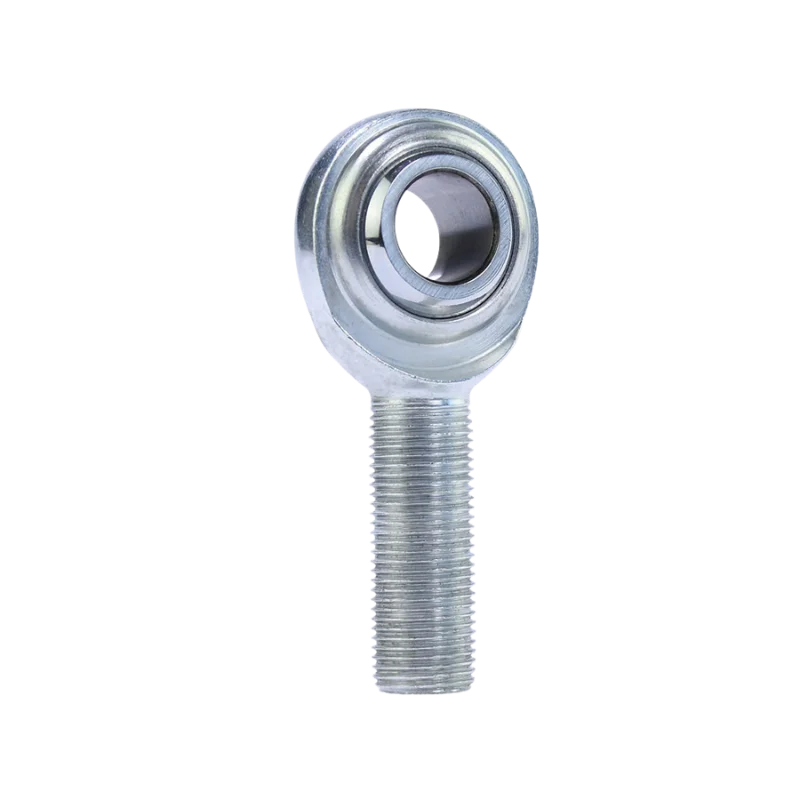

如上方图片‘外螺纹（公头）两件式 Rod End’所示，两件式 Heim Joint 仅由两个部件组成：
- 一个球形钢球（通常由 52100 轴承钢或不锈钢制成，经热处理和精密磨削）
- 一个同时充当 Race 的壳体（本体）（通常为碳钢、铬钼钢或不锈钢，有时镀锌）
没有单独的衬层或内部 Race。钢球直接坐入本体内精密加工的球形腔中。这种简单既是它的优势，也是它的局限。
从工程设计角度看，两件式关节属于我们所说的金属对金属接触方案，没有任何中间材料来减少摩擦或吸收冲击。这让它在持续运动下更容易磨损，但在静态或低频应用中能带来扎实、响应直接的操控感。
- 低载荷任务的经济之选——当数量比精细调校更重要时，它是理想选择。
- 轻量紧凑——零件更少、质量更低，易于集成到紧凑的设计中。
- 安装省心——无需考虑衬层方向或扭矩预紧。
- 可容忍轻微错位——仍允许控制连杆中的角向运动。
- 无耐磨层——金属对金属接触意味着在摆动或高载荷条件下劣化更快。
- 不适合高冲击——在重载或冲击载荷下可能变形或松动。
- 一次性消耗——不可重建。一旦磨损就需要整体更换。
- 时间长了容易产生旷量——在多尘环境中无防尘保护使用时尤其如此。
简而言之，如果你为轻载荷和洁净环境做设计，并且想控制成本，两件式 Rod End 是扎实的选择。只要清楚它的极限，别指望它扛住赛车悬挂载荷或重型工业振动就行。
什么是三件式 Heim Joint？
当应用变得严苛——想想赛车运动、越野悬挂或重载工业运动——就轮到三件式 Heim Joint 登场了。这类关节为强度、长寿命和真实应力下更平稳的摆动而设计。
球形钢球
壳体
Race

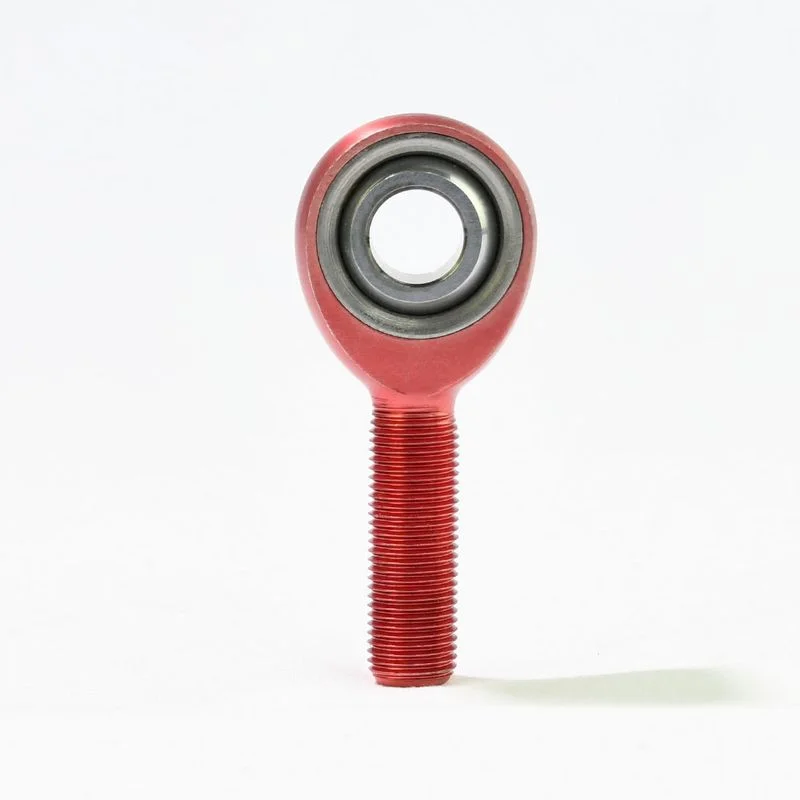

如上方图片‘阳极氧化红色铝制三件式 Heim Joint’所示，与两件式不同，三件式 Heim Joint 由以下部分组成：
- 一个球形钢球，通常由热处理、精密磨削的 52100 轴承钢或不锈钢制成
- 一个内圈 Race（或衬层），位于钢球与壳体之间
- 一个壳体（本体），通常为合金钢、不锈钢或铬钼钢——常做镀锌或发黑处理
Race 的材料可以变化：可能是用于自润滑的 PTFE（为什么 Rod End 常用 PTFE，看这里）、储油的青铜，或注塑尼龙（更低的摩擦和噪声）。这个中间层既是载荷分配者，也是磨损屏障——比两件式的直接接触结构耐用得多
此外，这类关节通常带有预紧以实现紧密公差，有些甚至允许在装配时调整扭矩。
- 高承载能力——为严肃的轴向和径向力而打造
- 耐用——耐磨性更好，PTFE 或青铜 Race 尤其如此
- 平稳摆动——适合频繁或高速运动
- 可选可调性——部分设计支持预紧和扭矩控制
- 成本更高——部件更多、加工更多、材料等级更高
- 略重——材料层数更多会增加重量
- 对轻载应用而言性能过剩——如果不需要高性能，可能显得多余
所以，如果你需要持久的性能——尤其是在会弯曲、转动或承受振动的系统中——三件式 Rod End 就是答案。它们为承受折腾而不散架而生，这正是悬挂系统、赛车和工业机械都首选它们的原因。
什么是注塑式 Heim Joint？
如果你的设计中，平稳运行、减振和成本效益比蛮力更重要，那你很可能已经遇到过注塑式 Heim Joint。这类关节常常不显山露水，但广泛用于自动化设备、轻载连杆，甚至追求性价比平衡的 OEM 装置中。
球形钢球
壳体
Race
如上方图片‘阳极氧化红色铝制三件式 Heim Joint’所示，从结构上讲，注塑式 Heim Joint 仍遵循三件式布局：
- 一个球形钢球，通常为钢或不锈钢，与其他 Rod End 类型相同
- 一个衬层或 Race，由注塑聚合物制成，通常为 PTFE 增强尼龙。
- 一个壳体，结构与三件式 Heim Joint 类似。
所以是的——严格来说，它属于三件式 Heim Joint 的一种。不过，由于其制造方式和应用场合的特殊性，大多数工程师把它单独归为一类。重点不在于可更换衬层，而在于自动化注塑工艺——它带来零间隙配合和出色的减振性能。
- 减振——注塑衬层吸收振动和路面噪声，非常适合汽车悬挂。
- 零间隙配合——模压工艺形成紧密密封，天然抵御污物和水分侵入。
- 免维护——先进聚合物衬层（如 PTFE/尼龙）自润滑，无需加脂。
- 成本高效——自动化注塑成型大幅降低大批量订单的生产成本。
- 温度限制——聚合物衬层无法承受金属对金属关节所能承受的极端高温。
- 衬层变形——在极端载荷下，塑料衬层可能比实心钢 Race 更早压缩或变形。
- 不可重建——整体密封；一旦磨损，必须整体更换。
- 化学敏感性——衬层材料可能对某些强腐蚀性工业溶剂产生反应。
简而言之，当你不挑战极限、但仍想要干净的摆动、低摩擦和可负担的规模化时，注塑式 Rod End 是聪明的解决方案。虽然它们与三件式设计共享相同的基础架构，但凭借独特的材料、成型方法和性能特征，它们值得单独归类。
详细对比：结构、性能与制造
结构
乍一看，所有 Heim Joint 类型可能都很相似——但它们的内部构成说明了不同的故事。
- 首先，两件式关节最简单——只是把钢球直接压入金属本体。
- 相比之下，三件式关节在钢球与本体之间加入专用衬层（Race），改善运动并延长寿命。
- 而注塑式关节采用相同布局，但依靠模压材料形成衬层。
所以是的，注塑式在技术上属于三件式——但它的制造方式如此不同，大多数工程师把它单独归类。
性能
在性能方面，差异远不止结构。
- 两件式关节适合静态或轻运动场合，但摩擦和磨损会快速累积。
- 相比之下，三件式设计在载荷下表现出色——在高频摆动中最耐用、最稳定。
- 对于低应力运动，注塑式选项能很好地完成摆动任务，但它们不是为高冲击工作而生的。
如果你需要安静、平稳、洁净的运动——选注塑式。如果你需要强度和寿命——选三件式。
制造方式
了解每种 Heim Joint 类型的制造方式，有助于解释它们的价格、性能和局限。
- 简单来说，两件式关节便宜、易于大批量生产，但缺乏设计灵活性。
- 相比之下，三件式关节需要更多时间和精度，但你可以完全掌控预紧、衬层材料和配合。
- 因此，注塑式关节在单件成本上占优——尤其在扩大产量时——但模具投入是更大的前期投资。
不同应用场景下如何选择 Heim Joint 类型？
越野与摩托车
越野装置面临剧烈摆动、突然冲击和肮脏的环境。这里的悬挂连杆和控制臂绝对需要三件式 Heim Joint，最好带 PTFE 衬层甚至密封选项。避免任何塑料或无衬层的产品——砂砾和振动很快就会毁掉它们。
汽车与赛车
对于赛车底盘、转向连杆和防倾杆，精度和最小旷量是关键。使用带铬钼钢等高强度壳体的预紧三件式 Rod End。在非关键部位（如线缆支架），两件式关节也许够用——但绝不要用于高速载荷路径。
农业机械
农业应用中的 Rod End 要面对泥泞、振动和不稳定的维护。运动或摆动臂使用三件式关节，最好带黄油嘴或青铜 Race。油门或调节拉杆可以使用两件式 Heim Joint，但不能用在结构铰点上。
工业自动化
自动化手臂和夹具受益于注塑式 Rod End——安静、平稳、耐腐蚀。但对于高循环轴或需要精确预紧的场合，带 PTFE Race 的三件式 Heim Joint 能提供更好的重复性和长期稳定性。
重型设备
想想挖掘机和起重机：高冲击载荷、频繁摆动和恶劣条件。带金属对金属 Race（如铜或 PTFE）的三件式 Heim Joint 最扛得住。两件式 Rod End 在反复锤击力下会变形或松动——这里要避免使用。
航空航天
在航空航天应用中，重量很重要，精度同样重要。带轻量化壳体和 PTFE Race 的三件式 Heim Joint 在这里占主导。在非受力部位，注塑式甚至复合材料 Rod End 或许可以接受，但务必对照规格标准验证。
机器人与精密设备
在机器人领域，高频、低载荷的摆动正是注塑式 Rod End 大放异彩的地方。它们安静的运行和轻量化适合末端执行器、传感器云台和张紧器。当需要可重复运动时，选择低摩擦三件式 Rod End。
船舶与海洋工程
在海洋环境中，盐水是头号敌人。使用带密封或自润滑衬层的不锈钢三件式关节。避免碳钢两件式关节——它们会很快卡死或生锈。在非结构连接处，带抗紫外塑料的注塑式 Rod End 也能很好胜任。
矿业与能源
要预期磨蚀性粉尘、重载冲击和极短的维护窗口。选择带增强 Race、黄油嘴和保护涂层的三件式 Rod End。矿业与能源环境会撕碎塑料基关节——注塑式在这里并不适合。
Heim Joint 类型的更多分类方式
虽然两件式、三件式和注塑式三类覆盖了大多数用例，但现实工程常常需要更具体的特性。根据你的应用，你可能在意的因素包括可维护性、耐腐蚀性、角向承载能力或减重。
以下是 Heim Joint 的另外九种分类方式——用在合适的场景中各有优势。
选对它：挑选完美的 Heim Joint 类型
到目前为止你已经看到，并非所有 Heim Joint 类型都千篇一律。无论你在为油门连杆选择基础两件式 Rod End、为悬挂选择重载三件式 Heim Joint，还是为机械臂选择轻量注塑式 Rod End——每种类型都有明确的用武之地。
归根结底，理解结构、性能和应用匹配不只是看参数——而是为你的具体项目做出正确判断。下次翻阅产品目录或与供应商沟通时，你会清楚地知道该看什么——以及为什么重要。
如果你仍然不确定哪种 Heim Joint 类型适合你的用例，欢迎随时联系我们。选对关节不仅能提升性能——还能省下时间、金钱和大量麻烦。
在两件式、三件式或注塑式之间做选择只是其中一步。要了解选择 Heim Joint 的完整流程，请浏览我们的批发采购指南。
