前段时间，我在一个农机论坛上看到一场讨论：一位农场主正在吐槽他的约翰迪尔 336 打捆机——说收获季他总是要在作业中途停下来调整折草叉（tucker finger），生产率被拖垮了。一位有经验的用户回帖一语中的：就是那些原厂的吊环钩连接件。换成球关节式 Rod End 之后，那哥们儿整个收获季几乎没再碰过它们。这场讨论让我印象很深，因为它完美印证了我多年来的观察：Rod End（球面 Rod End 轴承）也许是打捆机上最小、最不起眼的部件之一，但一旦失效或磨损，整台机器都会跟着遭殃。
Rod End 是什么，打捆机为什么离不开它
观察一台运行中的打捆机几分钟，你会发现一个有趣的现象：机器上到处都是需要连接部件、同时又允许部件运动的关节位置。如果在这些位置使用固定连接——焊接或刚性螺栓——那就是自找麻烦：它们会因角向应力而卡滞或断裂。这正是 Rod End 存在的全部意义。

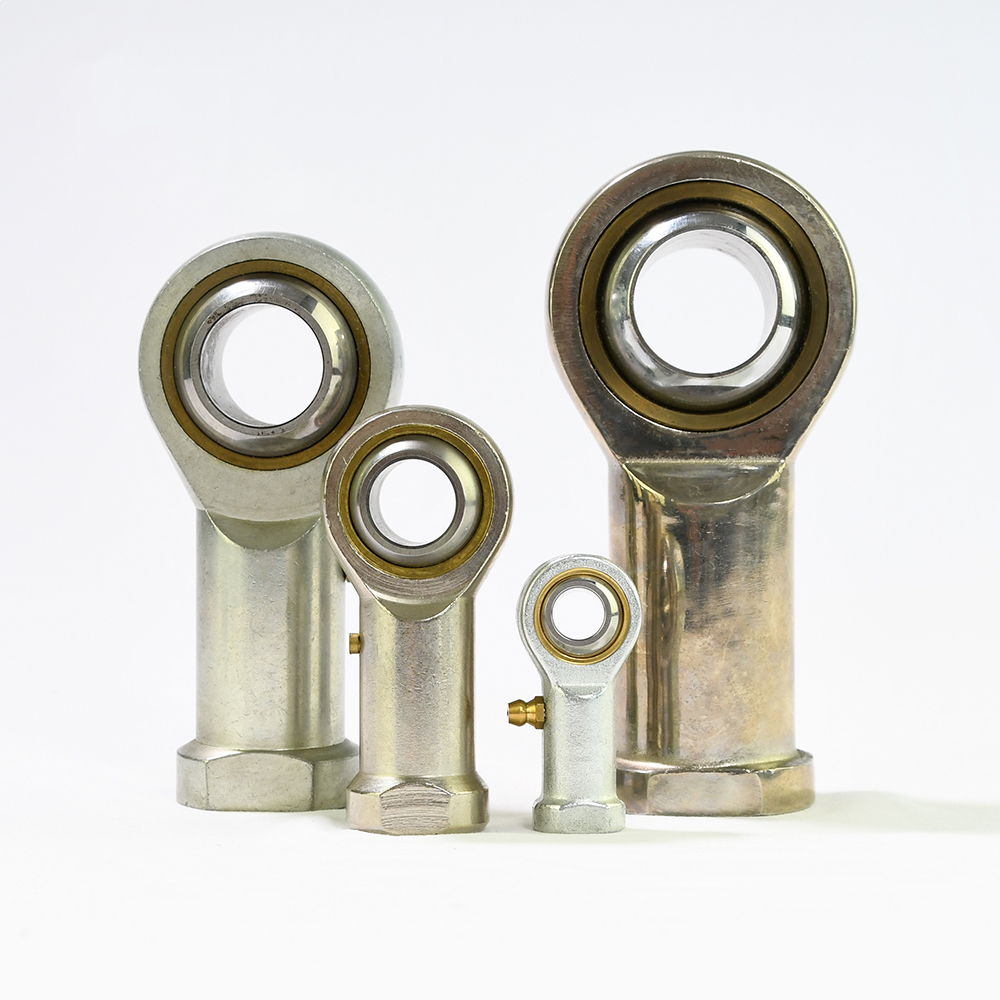

可以把 Rod End 想象成一个即装即用的机械关节，包含三个关键部分：球面轴承（一颗精密磨削的钢球，允许多方向运动，有点像你的肩关节）、壳体（把所有部件聚在一起并承受载荷的金属外壳），以及螺纹连接（用于与其他部件螺栓连接，需要微调时还能调节长度）。
打捆机如此依赖 Rod End 的原因如下：
- 角向错位——打捆机部件运动时，角度在不断变化。折草叉把干草扫进压捆室？其两端连杆的角度始终在变。球面轴承轻松应对，毫不费力。
- 吸收振动——带活塞的方捆机？振动极其猛烈。Rod End 把振动吸收掉，不会把应力传递给机器的其他部分。
- 可调能力——很多位置需要微调，折草叉正时就是典型例子。螺纹式 Rod End 让你直接在田间就能把长度调到位。
- 耐受恶劣环境——打捆机在尘土、潮湿和温差剧变中作业，这样的环境足以毁掉普通部件。采用密封设计和耐腐蚀材料的优质 Rod End 就是一直干下去，寿命远超普通衬套。
Rod End 主要分为两大类型：免维护型（PTFE 衬层，带自润滑层——无需加脂）和需维护型（金属对金属接触，需定期加脂，但能承受更重的载荷）。精密级 Rod End 的球体公差达 ±0.01mm，足够紧凑，保证整机运转顺畅。下面看看这些东西在打捆机上到底用在哪儿。
两个最关键的应用：折草叉与液压连杆
折草叉总成
如果有一个地方最能证明 Rod End 的价值，那就是折草叉总成。折草叉的工作看似简单：把干草从捡拾器精准送入压捆室。活塞后退，叉子横扫把草送入；活塞前进，叉子退回。哪怕正时稍微错一点，你就会得到密度不均的草捆，或者打乱打结器捆扎正时。
带 Rod End 的折草杆把折草轴与驱动机构连接起来。为什么不能用更简单的东西？因为折草轴在旋转，而驱动机构在做复杂的往复运动，连接角度始终在变。Rod End 里的球关节让一切顺畅运动，同时保持可靠的动力传递。
从吊环钩到球关节的演进，清楚说明了为什么更好的 Rod End 如此重要：
原厂吊环钩设计——简单、便宜，但问题多多。从机械角度看，吊环钩形成的是线接触。磨损后退化为点接触，间隙迅速增大。这样的戏码我见过几十次：崭新的打捆机，折草正时精准无误。用上一两个收获季，吊环钩与销之间的间隙就撑开了，开始晃动、正时跑偏，你一下子就得不停调整。更糟的是，无论你拧紧多少次，这个连接都会随时间推移而松动。
现代球关节设计——两端带黄铜球关节的螺纹钢杆。球体磨削到 ±0.01mm 公差，实现面接触而非线接触。应力均匀分布，配合极其紧密——正如配件样本所说，“装配更紧实，旷量小得多”。球面设计可容纳 10-15° 的角向错位，恰好满足折草轴与驱动机构之间非共面运动的需要。再加上锁紧螺母，一旦调好就位，它就不再乱动。我见过升级后的打捆机三四个收获季都不需要再调折草正时。
市面上有大量约翰迪尔机型的改装套件：24T、224T、336、346、327、337、347、328、338、348——清单还很长。
来源：YouTube 创作者 Gate City
液压缸连杆
打捆机的液压系统驱动各种功能——草捆卸料门、压捆室门、锁闩机构。难点在于：液压缸提供的是直线运动（进和出），而门和闸需要的是旋转运动（绕铰链摆动）。
以圆捆机卸料门为例。它一侧铰接，需要摆开大约 90-120°。如果用刚性连杆把缸杆直接连到门上，肯定行不通。门打开的过程中，它与液压缸之间的角度从约 30° 变到 120°。刚性连接会产生巨大的侧向载荷——要么让所有东西卡死，要么把安装座扯裂。
解决办法？一根两端都带 Rod End 的执行臂——一端接缸杆，另一端接门。液压缸伸出时，执行臂枢转，把直线推力转换为门的摆动。两端的 Rod End 让执行臂既能相对液压缸枢转，又能相对门枢转，在整个运动过程中应对连续的角度变化。
大多数人都忽略了这一点：Rod End 球面轴承能吸收侧向载荷。门沿弧线运动时，侧向力被 Rod End 吸收，而不是砸在液压缸杆上。这种保护使缸内活塞密封免遭侧向载荷撕裂，轻轻松松就能让液压缸寿命翻倍。
草捆锁闩机构依靠同样的原理实现精准控制。有一项专利（US4407190A）描述了这种设置：“在锁闩钩与液压缸之间连接执行臂”，枢轴点上的 Rod End 使锁闩能够正常挂合与脱开。锁闩必须以特定角度接近才能可靠挂住。Rod End 的球面轴承允许恰到好处的角度调节，即便存在细微的几何偏差——相信我，农机上永远有偏差——锁闩依然每次都能挂住。
这些位置关乎安全。卸料门或锁闩失效可能很危险，因此精密级 Rod End 是实现长期可靠性的唯一明智之选。
压捆室系统及其他关键位置
压缩杆与张紧系统
草捆成型过程中，压捆室承受猛烈冲击：物料压缩产生不均匀压力，部件剧烈振动，物料还总想乱窜造成堵塞。
圆捆机压缩杆——几根杆横跨压捆室，通过可调 Rod End 安装到压捆室结构上。它们的任务是：把干草压向皮带或弹齿实现均匀压缩、稳定部件以减少振动和抖动，并防止物料窜到会造成堵塞的位置。
Rod End 在这里扮演着微妙却关键的角色。草捆成型过程中压捆室的构型是动态的——草捆长大，压捆室扩张，物料压缩使部件移位。Rod End 的枢转能力让这些杆件能够顺应所有这些运动，同时照常工作。若用固定安装，所有动态变化都会转化为弯曲应力，直接导致疲劳失效。
皮带式圆捆机（例如约翰迪尔 566/568）的皮带张紧调节机构也使用 Rod End。螺纹式 Rod End 在顺应打捆过程中皮带移动的同时，提供精确的张紧设定。张力正确等于草捆密度一致——搞错了，草捆质量就会打折扣。
打结器触发连杆及其他应用
打结器触发机构——在连接计量轮与触发臂的外部连杆中就有 Rod End。计量轮跟踪草捆长度，达到预设长度时，连杆触发打结器。Rod End 让这套连杆在振动中依然可靠工作，正时保持一致。
主缸/活塞连接（方捆机）——这是载荷最大的应用之一，需要更大直径的重载 Rod End（部分机型达 8-10″）。即便载荷如此之大，精度依然重要——球面轴承让载荷保持正确对中，保护液压缸免受破坏性侧向载荷。
转向连杆（牵引式打捆机）和捡拾器高度调节机构——这些是相当标准的农机应用，Rod End 在其中适应角度运动并吸收冲击。
失效影响排名
从简单枢轴到精密轴承
农机中的 Rod End 技术折射出整个行业的演进。
早期设计确有局限——简单的销+吊环连接接触面积极小，磨损飞快。带油嘴的衬套好一些，但在多尘的农业环境中，污物污染会加速磨损。它们的共同问题是：维护工作量大、磨损太快、调整麻烦。
球面轴承的突破——精密球体磨削（±0.01mm 公差）带来极小间隙，大幅削减旷量。360° 铰接能力提供真正的多方向自由度。调心特性自动补偿微小错位。材料进步带来了镀硬铬的高级钢球——硬度通常 HRC 50+，能抵御农业环境中尘土砂砾的磨粒磨损——加上淬硬壳体提供可靠支承。
折草叉从吊环钩到球关节的演进完美展示了这一突破。同样的应用，性能却有天壤之别。
免维护创新改变了游戏规则——农业环境让维护变得艰难：你在偏远田里作业，收获季忙得没空按计划加脂，尘土和潮气无处不在。传统型号被疏于保养，早早报废。
PTFE 衬层方案带来切实优势：自润滑（无需外部加脂）、抗污染（密封设计把尘土挡在外面）、防粘滑特性（PTFE 消除微观粘滞，折草叉这类高频部件动作更干脆利落）、更长的使用寿命（在恶劣环境中比需维护型长 50-100%，因为它们不受漏加脂之害）。
代价是什么？前期成本高 30-50%，而且它们最适合单向或以单向为主的载荷。对于高冲击应用——比如承受极端冲击载荷的主活塞连接——定期加脂的传统金属对金属结构反而更扛得住。但对于运动相对平缓、难以触及的位置（折草叉就是最好的例子），免维护型物超所值。
DIN ISO 12240-4 和 SAE-AS6039 等行业标准保证了互换性并设定了最低质量门槛。市场划分相当清晰：商用级（通用、经济）、精密级（±0.01mm 公差，面向关键应用）、军规级（最高标准，专业重载作业）。
现代创新层出不穷——更好地防护污染物的增强密封系统、抵御化肥和化学品的先进涂层、针对打捆机不同位置的优化设计。
对老设备用户来说有个好消息：许多老式打捆机都可以升级到现代 Rod End 设计。折草叉升级套件随处可买，性能收益立竿见影——维护更少、草捆质量更好、可靠性提升。仅凭减少停机，这项投入通常 1-2 个收获季就能回本。
维护与采购指南
维护要点
季前检查不是可选项——每个收获季之前，系统性检查所有可触及的 Rod End：
用手测试运动（应枢转顺畅、无卡滞）。检查旷量（超过 1/8″ 即表示磨损超限）。目视检查裂纹、锈蚀或螺纹损伤。
润滑（需维护型）——遵循制造商建议（通常每 100-200 小时一次）。使用农机级润滑脂。不要过量加脂——那只会招尘。
预防性更换胜过抢修——不要等到彻底失效。对折草叉、锁闩机构等关键位置，一旦发现磨损迹象就安排更换。为高磨损位置备好备件，最大限度减少停机。
采购注意事项
需要关注的质量指标：
- 精密规格明确标注（精密级为 ±0.01mm）
- 材质认证（高级钢材、正确的热处理）
- 标准符合标志（DIN ISO、SAE）
- 品牌声誉（SYZ MACHINE、RBC/Heim、ASKUBAL——这些品牌已在农业应用中证明了自己）
按应用选型：
- 高频运动（折草叉）→ 精密球关节，认真考虑免维护型
- 重载（活塞连接）→ 优先考虑重载结构
- 难以触及的位置 → 免维护型值得多花钱
- 低应力位置 → 标准需维护型完全够用
OEM 与售后市场件：
OEM 保证兼容性，但你要支付溢价。优质售后件性价比出色。要避免的是：在关键位置使用超廉价仿冒件。一个 15 美元的 Rod End 失效，收获季的停机损失轻松超过 500 美元。
升级机会
折草叉球关节升级——如果你还在用吊环钩设计，升级就是一笔值得的花销。大多数机型都有完整套件，安装简单直接，性能改善立竿见影。投资回报？通常一个重负荷收获季即可收回。
免维护改造——用免维护等效件替换磨损的需维护型是明智之举，尤其在难以触及的位置。初期成本更高，但把设备全寿命周期内定期加脂的人工成本算进去，总拥有成本往往反而更低。在偏远作业或人工成本高的地区，这一优势更加明显。
Rod End 管理的核心原则
- 定期检查——季前检查把问题消灭在失效之前
- 预防性更换——关键位置不要等到彻底失效
- 在关键处投资质量——折草叉和锁闩不是该省钱的地方
- 考虑总成本——免维护型前期更贵，但长期算总账往往更划算
- 备好关键备件——备用折草杆和主缸球碗能最大限度减少停机
- 记录更换规律——跟踪更换历史，优化未来的维护规划
了解 Rod End 在打捆机上的位置、工作方式和重要性，能帮你更好地维护设备、做出更聪明的采购决策。在草捆质量、可靠性和效率方面，这些小部件的作用远超其体量。在正确的位置投入正确的 Rod End 并妥善维护，你的打捆机会在你最需要的时候——停机代价高昂的关键收获期——以可靠的表现回报你。
