Heim Joint（也称为 Rod End、球面 Rod End，在英国称 Rose Joint）是一种柔性机械连接件，专为应对运动系统中的错位而设计。“Heim”这一名称来自 Lewis Heim，他在二战期间为飞机操纵系统申请了这一设计专利。此后，Rod End 逐渐进入赛车悬挂、农业连杆和工业设备领域。想了解更多，请阅读我们的文章 Rod End 的历史
那么……Heim Joint 到底是什么？
Heim Joint是一种轴承——更准确地说是球面滑动轴承，属于滑动轴承家族而非滚动轴承。这意味着它不依靠滚珠或滚柱来减少摩擦，而是利用部件之间的光滑接触面实现运动。
球形钢球
外壳体
拉杆
球形钢球
外壳体
拉杆
如上方图片‘一个公头 Heim Joint 和一个母头 Heim Joint’所示，从结构上看，Heim Joint 由三个主要部件组成：
- 钢球——带贯通安装孔
- 一个外壳体或Race，将球固定在位，同时允许其倾斜和转动。
- 连接 Heim Joint 与系统其余部分的拉杆。
根据安装方式的不同，这类关节可以带螺纹杆身、可焊接底座或内螺纹孔。球通常由钢制成，而壳体的材料则多种多样——从铝到不锈钢再到增强塑料。
重要的是，Heim Joint 属于滑动轴承类别，因为球与壳体直接接触，没有滚动体。这种简单紧凑的设计使其既能够容纳错位，又能保持连接的结构稳定。
虽然“Heim Joint”这一叫法在北美很常用，但在全球它也被称为 Rod End、Rose Joint 或球面 Rod End——指的都是同一种巧妙的机构。
Heim Joint 的作用是什么？
可以把 Heim Joint 想象成机械多面手——它在连接两个部件的同时仍允许它们运动。这正是它在复杂机械、车辆和高性能装置中如此有价值的原因。
1. 错位补偿
Heim Joint 最重要的功能之一是应对角向错位。得益于其球形设计，球可以在壳体内倾斜——通常在多个方向上可达 30°——使被连接部件能够转动而不给关节施加应力。
2. 受控运动
Heim Joint 使两个被连接部件之间能够平滑地旋转或摆动。无论是转向连杆还是悬挂臂，关节都能保持连接，同时允许部件独立运动。
3. 承载
虽然以柔性著称，Heim Joint 同样强壮。它们能承受径向载荷（垂直于轴的力）和中等程度的轴向载荷（沿轴的力），是运动中传递力的应用的理想选择。
4. 精度与可调性
5. 抗振与耐磨
一些高级 Heim Joint 配有自润滑衬层，可减少金属对金属接触、降低噪声并延长寿命——非常适合恶劣条件下的往复运动。
简而言之，Heim Joint 以紧凑、多用途的形式提供强度、运动和可调性。这就是为什么从高速赛车到工业机械再到攀岩 Jeep，到处都能见到它们的身影。
Heim Joint 的一大优势是即使部件没有完全对齐也能保持牢固连接。与固定角度连接件不同——例如需要严格 90 度安装的 Clevis——Heim Joint 凭借其球形设计可以容忍角向错位。
举例来说，当一根拉杆两端各接一个 Heim Joint 时，它们连接的轴不必处于完全的直线上。受拉时，系统允许柔性运动；受压时，球可能倾斜到其活动范围边缘，使连杆略微偏斜一个角度——但连接依然稳定可靠。这种适应性正是 Heim Joint 在真实机械系统中备受信赖的原因。
Heim Joint 的组成部件
Heim Joint 乍看之下都很相似，但其内部构造因类型而异。本节我们将拆解三种常见样式——两件式、三件式和注塑式——的内部部件，重点关注 Rod End（球和壳体）的差异，帮助你更好地理解每种类型的工作原理及其意义。

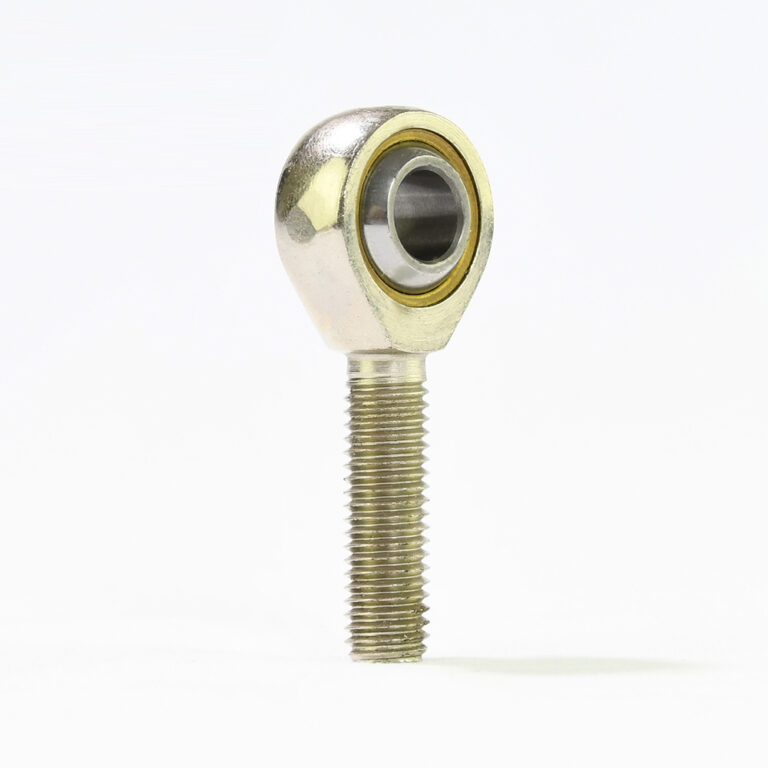

1. 两件式 Heim Joint
两件式 Rod End 仅由两个部件组成：
- 球形钢球——允许转动和角向运动的枢转元件。
- 外部本体——坚固的金属壳体，内有容纳并固定钢球的球形腔。
根据设计不同，钢球通过收口（swaging）、压装（press-fit）或铆压（staking）方式固定。这种类型不使用单独的衬层，结构紧凑、成本低。代价呢？它不可维护——一旦磨损就只能整体更换。
2. 三件式 Heim Joint
三件式 Rod End 为高载荷、高精度而设计——是性能导向装置的理想选择。
- 球形钢球——通常镀铬或抛光以减少摩擦。
- 外壳体——坚固的金属外壳，容纳钢球和衬层。
- 衬层（或 Race）——第三个部件，通常由 PTFE、青铜或复合材料制成。它位于球与壳体之间，最大限度减少磨损和振动。
某些型号采用装载槽（loader slot）从侧面装入钢球后再锁定。这类关节以耐用性著称，常用于赛车运动、越野改装和工业机器人。

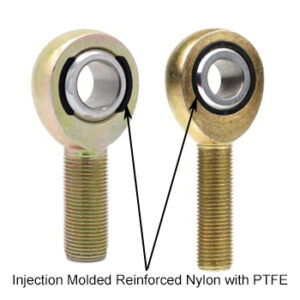

3. 注塑式 Heim Joint
在结构上，这种类型与三件式 Heim Joint 类似，但其衬层是直接注塑成型到壳体中的。
- 金属壳体——通常由碳钢、铬钼钢或铝制成，提供很高的结构强度。
- 球形钢球——由 52100 轴承钢或不锈钢制成，经精密磨削以实现平稳转动。
- 衬层——不是单独放入的 Race，而是在高压下将自润滑聚合物（通常以 PTFE 增强）注入球与壳体之间。
这一工艺造就了完美的零间隙配合。注塑式关节在减振和防尘方面表现出色，是汽车悬挂和严苛工业应用的可靠选择。
部件对比
螺纹类型
Heim Joint 有两种主要螺纹类型：
-
外螺纹（公头）：位于拉杆或轴上；旋入带内螺纹的部件。
-
内螺纹（母头）：位于壳体上；接纳带外螺纹的拉杆或轴。

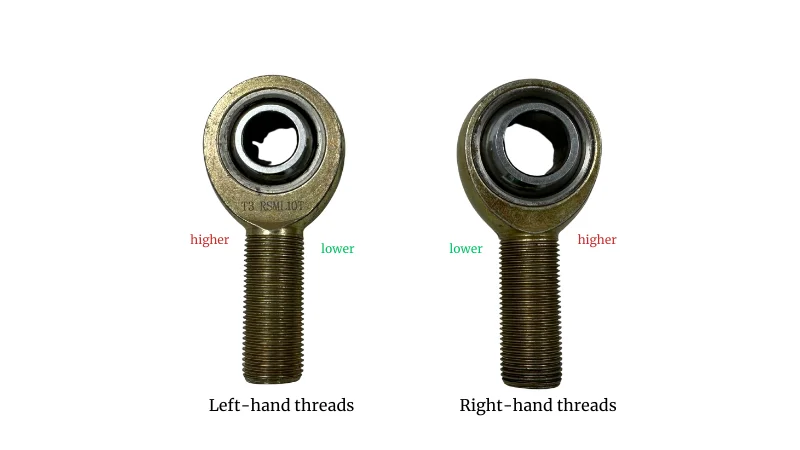

左旋 vs. 右旋螺纹
-
右旋螺纹：标准螺纹，顺时针拧紧（右高），逆时针松开。
-
左旋螺纹：逆时针拧紧（左高），顺时针松开，在某些应用中常成对使用以防止松动。
Heim Joint 生产中使用哪些材料？
虽然 Heim Joint 外表看起来简单，但其性能在很大程度上取决于每个部件所用的材料。不同类型的 Heim Joint 采用不同的钢、铝、青铜和工程塑料组合，针对强度、耐腐蚀性或减重等特定需求量身定制。
1. 两件式 Heim Joint
钢球：通常由 52100 轴承钢或 440C 不锈钢制成，两者均经精密磨削、热处理和镀铬，以获得耐磨性和平稳运动。
本体：通常采用碳钢镀锌，或为耐腐蚀采用304 不锈钢。某些型号使用4130 铬钼钢以获得更高强度。
2. 三件式 Heim Joint
钢球：同上——52100 轴承钢或 440 不锈钢，均经淬硬和镀铬。
Race / 衬层：材料的多样性正体现在这里。衬层可由 PTFE、青铜或青铜粉复合材料制成，取决于载荷和润滑需求。
本体：从铬钼钢、碳钢到 7075-T6 航空级铝材不等，常经阳极氧化或镀锌处理，以获得耐腐蚀性和外观效果。
3. 注塑式 Heim Joint
钢球：通常同样是 52100 轴承钢，经处理以获得强度和耐用性。
Race：由PTFE 增强尼龙制成，摩擦低且自润滑。

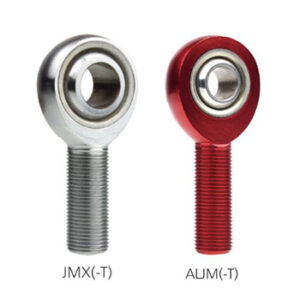

本体：可由铬钼钢或 7075-T6 铝制成，常作红色、黑色或定制颜色阳极氧化，适用于轻量化、耐腐蚀的应用。
上述材料涵盖了大多数常见应用，但某些场合需要更特别的配置——例如额外的耐腐蚀性、食品级部件，或不寻常的尺寸和重量要求。在这些情况下，我们可以提供帮助。我们提供定制CNC 加工服务支持，从特殊材料采购到精密加工，确保你的 Heim Joint 完全符合要求。
结语
Heim Joint 也许只是小部件，但它对性能、精度和可靠性的影响巨大。无论你在制造赛车、升级转向连杆还是设计工业系统，理解 Rod End 背后的类型、结构和材料，都能帮你为具体任务选定正确的部件。
如果你想了解这些基础知识如何与材料、类型、性能和应用关联，请查看我们的Heim Joint 批发采购指南。
